NFB 단자대형 전원분배기
- 용량 100A / 200A / 400A 가 있음
- 100A는 50A 차단기에도 공용사용이 가능함
- 4P / 6P / 8P가 있음
- 차단기 메인에 바로 연결할 수 있는 연결고리가 있어 작업이 용이함
- 힌지형 보호 커버가 있어 감전등의 사고를 사전에 방지함
- 차단기 프레임과 동일한 폭으로 공간 맞춤형 제품
- 제품인증 :
NFB 단자대형 전원분배기는 단자대형 전원분배기의 업그레이드형 제품입니다. 차단기 메인에 바로 연결할 수 있는 연결고리가 있어 별도의 터미널이 필요 없이 연결이 가능합니다. 제품의 폭은 차단기 프레임과 동일한 폭으로 공간을 절약할 수 있어 효율적으로 사용이 가능한 제품입니다. 내열성 재질 측판을 사용하여 충격과 열에 강하며 PC 재질의 보호커버가 있어 감전사고 등을 예방하고 안전한 사용이 가능 하도록 설계 되었습니다. 부스바는 구리 99.9%에 주석으로 도금을 하여 황동 재질보다 전도율이 높아 효율적 사용이 가능합니다.
Video 제품 영상
• 단자대형 전원분배기(제품 모델:SG-NPD-200-6P)

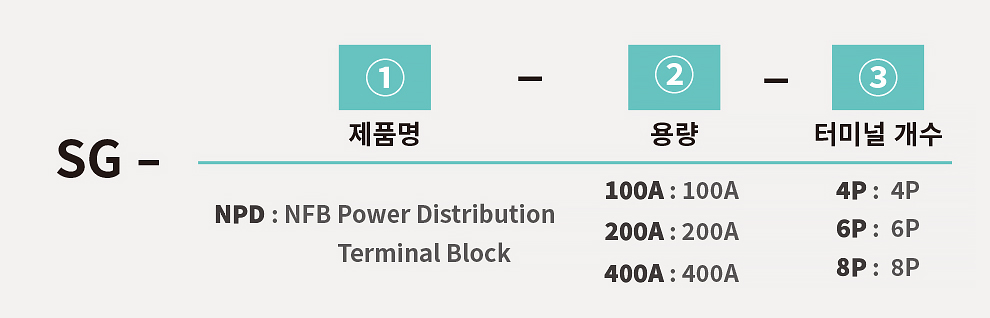

Nomenclature 형명식별법
- ① 제품명 : NFB Power Distribution Terminal Block
- ② 용 량 : 100A / 200A / 400A
- ③ 터미널 개수 : 4P / 6P / 8P
Specifications 제품 사양
- 허용 전류 : 100A (50A 공용 사용 가능) / 200A / 400A
- 피치 : 20mm / 30mm / 40mm
- 정격 입력 전압 : 600V
- 허용 오차 : ±1mm
- 사용 온도 : -20℃ ~ 110℃
- 재질 : 내열성 재질 – 측판 [MPPO] / 커버 [PC]
- 부스바 : 99.9% 동 부스바 + 석도금
SG-NPD-100A
SG-NPD-200A
SG-NPD-400A
