세기비즈에서는 메인 제품 이외에도 터미널 블럭, 브라켓, 쇼트바, 찬넬 등의 다양한 전기 악세사리 및 기타 제품들을 생산하고 있습니다.



Terminal block 터미널 블럭


Product Specification 제품사양

  • 정격전압 : 250V
  • 허용전류 : 15A
  • 사용온도 : -20℃ ~ 70℃
  • 색상 : 검정
  • 재질 : PC
  • 제품인증 : ROHS
  • 카달로그 보기
  • 제품명 : Power Distribution
  • 전류 / 커넥터 개수 : 15A / 02 – 10Pin

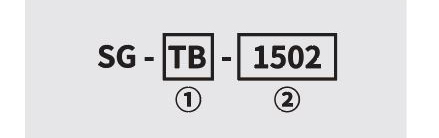

Model Size(mm)
L x W x H 취부간격
SG-TB-1502 38 X 20 X 14 28
SG-TB-1503 48 X 20 X 14 38
SG-TB-1504 57 X 20 X 14 48
SG-TB-1506 77 X 20 X 14 67
SG-TB-1510 117 X 20 X 14 107



Fixed Bracket 고정식 브라켓

Product Specification 제품사양
  • 허용오차 : ±1 mm
  • 색상 : 은색
  • 재질 : 스틸
  • 제품인증 : ROHS

고정식 브라켓은 판넬 중판에 단자대 취부 시 단자대와 중판과의 거리를 결선할 때 브라켓을 사용함으로써 불편함을 덜어주기 위하여 제작 되었습니다.

Size(mm)
b4045 b4090 b6045 b6090 b34045 b34090
b4045 b4090 b6045 b6090 b34045 b34090
SG-B1-4045 SG-B1-4090 SG-B2-6045 SG-B2-6090 SG-B3-4045 SG-B3-4090
※ SG-B3-4045 모델의 경우 고정식 단자대 100A 이상 사용가능
※ 넓이(W) B1, B2 – 17mm / B3 – 22mm / 두께 – 3t






DC Terminal block DC 단자대

Product Specification 제품사양
  • 허용 오차 : ±1mm
  • 색상 : 회색
  • 사용 온도 : -20 ~ 70ºC
  • 전압 : AC250V
  • 허용전류 : 10A
  • 제품인증 : ROHS
  • 카달로그 보기
Model Size(mm)
L x W x H 취부간격(mm) 무게(g)
SG-DC-4P 51 X 22 X 27 42.8 23
SG-DC-6P 67 X 22 X 27 58.8 33
SG-DC-10P 100 X 22 X 27 91 53
SG-DC-15P 150 X 22 X 27 138 78
SG-DC-20P 192 X 22 X 32 180.1 109
SG-DC-25P 232 X 22 X 31 220 134






HC Terminal block HC 단자대 (내열형 단자대)

Product Specification 제품사양
  • 허용오차 : ±1mm
  • 색상 : 아이보리
  • 사용 온도 : -20℃ ~400℃
  • 전압 : AC250V
  • 허용전류 : 10A
  • 제품인증 : ROHS
  • 카달로그 보기
Model Size(mm)
L x W x H 취부간격(mm) 무게(g)
SG-HC-4P 51 X 22 X 27 42.8 23
SG-HC-6P 67 X 22 X 27 58.8 33
SG-HC-10P 100 X 22 X 27 91 53
SG-HC-15P 150 X 22 X 27 138 78
SG-HC-20P 192 X 22 X 32 180.1 109
SG-HC-25P 232 X 22 X 31 220 134
※SG-HC-15P 모델의 경우 20A 사용시 이상없다는 KOMERI 테스트 통과






Din-Rail 찬 넬

Product Specification 제품사양
  • 허용오차 : ±1mm
  • 색상 : 은색 (아노다이징)
  • 재질 : 알루미늄
  • ※ DR-15 / DR-35 홀규격 및 간격 동일함
  • 제품인증 : ROHS

  • 카달로그 보기
Model 폭(mm) 길이(mm)
SG-DR-15 15 1000
SG-DR-35 35 1000
