전원분배기

카달로그 보기

  • 2단 / 3단 / 4단이 있고 터미널이 6P /10P가 있음
  • 용량 50A / 100A / 200A 가 있음
  • 탈부착이 가능한 보호 커버가 있어 감전 등의 사고를 사전에 방지할 수 있음
  • 부스바 방향 (좌, 우) 위치 변경 가능함
  • 35mm 찬넬 취부가능
  • 제품인증 : ROHS

전원분배기는 메인 전원에서 공급된 2차 전원을 각 상의 1차 전원으로 분배하는 장치 입니다. 기존의 복잡한 분배 방식을 개선하여 설치 작업의 효율성을 높여 주는 제품입니다. PC재질의 커버 및 내열성 재질 측판을 사용해 충격과 열에 강하여 안전하게 사용하실 수 있습니다.

Video 제품 영상

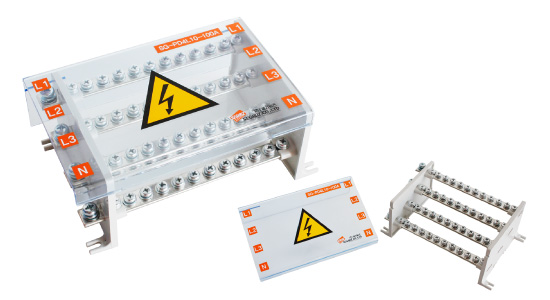

• 전원분배기(제품 모델:PD3L-100A)

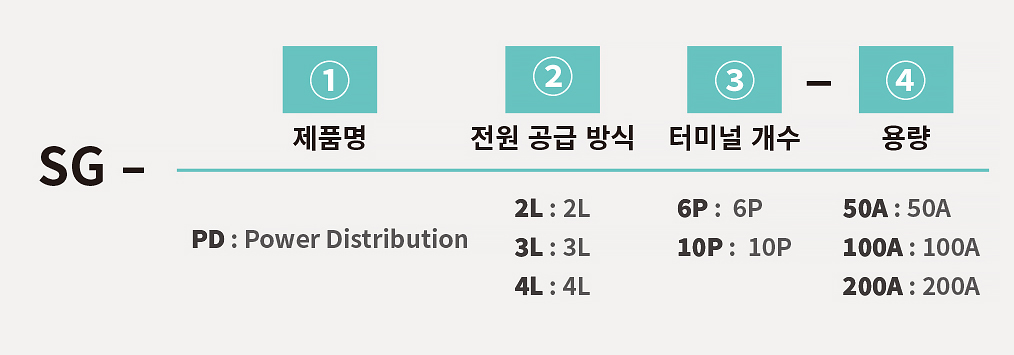

Nomenclature 형명식별법
  • 제품명 : Power Distribution
  • 전원 공급 방식 : 2L / 3L / 4L
  • 터미널 개수 : 6P / 10P
  • 용량 : 50A / 100A / 200A

Specifications 제품 사양
  • 허용 전류 : 50A / 100A / 200A
  • 정격 입력 전압 : 600V
  • 허용 오차 : ±1mm
  • 사용 온도 : -20℃ ~ 110℃
  • 재질 : 내연성 재질 – 측판 [mPPO] / 커버 [PC]
  • 부스바 : 99.9% 동 부스바 + 석도금

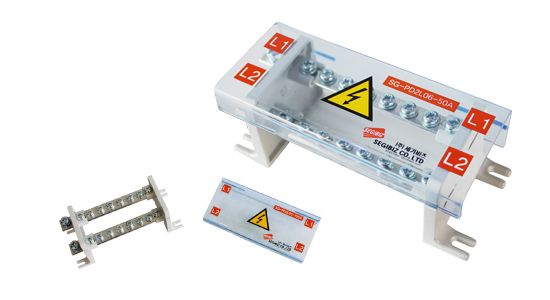

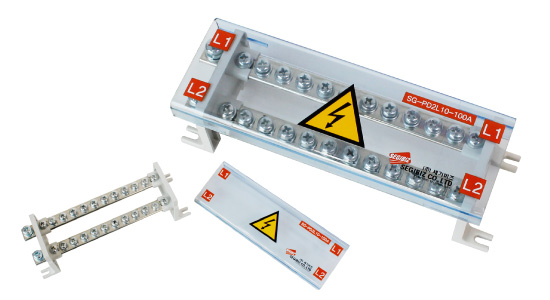

2L
SG-PD2L06-50A

2L

SG-PD2L06-50A
  • Size(mm) : 119mm x 49mm x 47mm
  • 중량(g) : 90g
M 타입

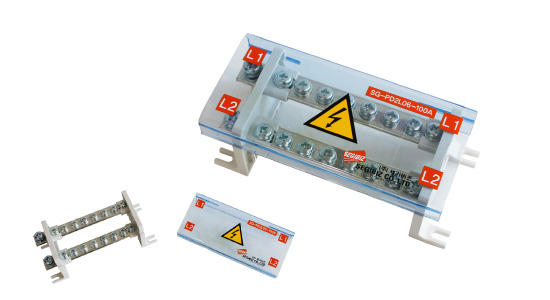

2L

SG-PD2L06-100A
  • Size(mm) : 132mm x 59mm x 48mm
  • 중량(g) : 173g
SG-PD2L10-100

2L

SG-PD2L10-100A
  • Size(mm) : 180mm x 59mm x 48mm
  • 중량(g) : 240g

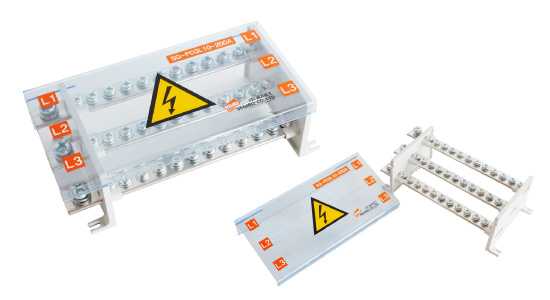

3L

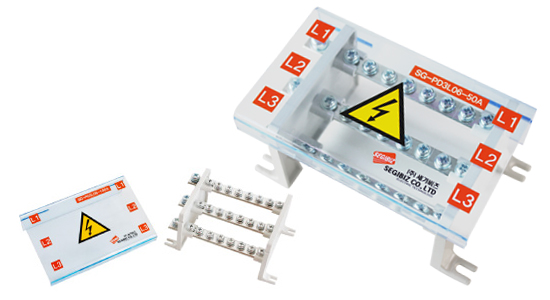

SG-PD3L06-50A

3L

SG-PD3L06-50A
  • Size(mm) : 119mm x 70mm x 59mm
  • 중량(g) : 133g

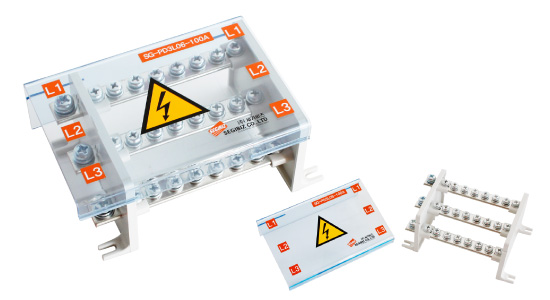

SG-PD3L06-100A

3L

SG-PD3L06-100A
  • Size(mm) : 132mm x 85mm x 60mm
  • 중량(g) : 265g

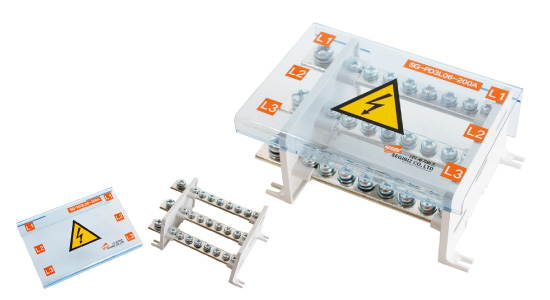

SG-PD3L06-200A

3L

SG-PD3L06-200A
  • Size(mm) : 144mm x 103mm x 67mm
  • 중량(g) : 480g
  • ※ 250A까지 사용가능

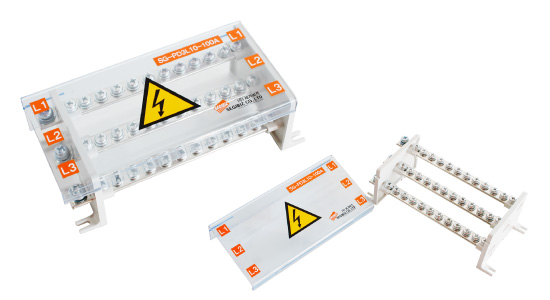

SG-PD3L10-100A

3L

SG-PD3L10-100A
  • Size(mm) : 180mm x 85mm x 60mm
  • 중량(g) : 357g
SG-PD3L10-200A

3L

SG-PD3L10-200A
  • Size(mm) : 211mm x 103mm x 67mm
  • 중량(g) : 650g
  • ※ 250A까지 사용가능

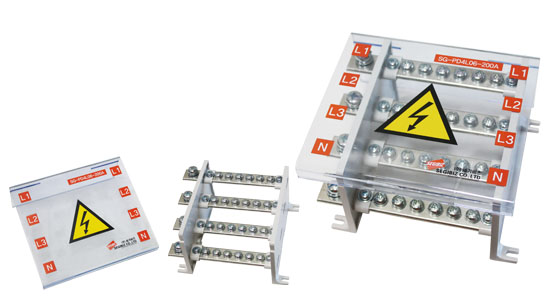

4L

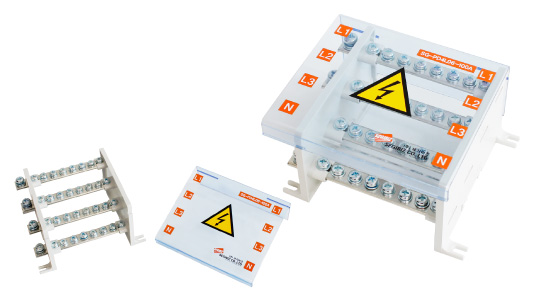

SG-PD4L06-100A

4L

SG-PD4L06-100A
  • Size(mm) : 132mm x 111mm x 72mm
  • 중량(g) : 355g
SG-PD4L10-100A

4L

SG-PD4L10-100A
  • Size(mm) : 180mm x 111mm x 72mm
  • 중량(g) : 480g

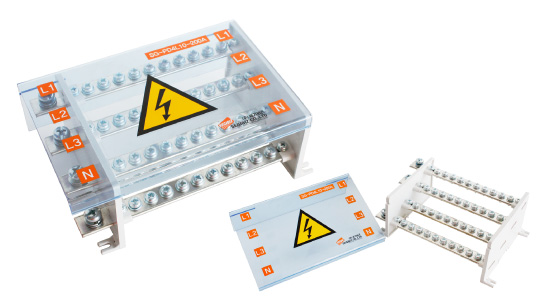

SG-PD4L10-200A

4L

SG-PD4L10-200A
  • Size(mm) : 200mm x 135mm x 81mm
  • 중량(g) : 878g
  • ※ 250A까지 사용가능



Model Size(mm) 부스바 size(mm) 전원고정
볼트
볼트 size(mm) 취부 및 홀 size(mm) 중량(g) 영상
SG-PD2L06-50A 119 X 49 X 47 2t X 10 M5 M4 105 X 39 / Ø4.2 90g 영상보기
SG-PD3L06-50A 119 X 70 X 59 2t X 10 M5 M4 105 X 60 / Ø4.2 133g 영상보기
SG-PD2L06-100A 132 X 59 X 48 3t X 15 M6 M5 118 X 49 / Ø4.2 173g 영상보기
SG-PD2L10-100A 180 X 59 X 48 3t X 15 M6 M5 166 X 49 / Ø4.2 240g 영상보기
SG-PD3L06-100A 132 X 85 X 60 3t X 15 M6 M5 118 X 75 / Ø4.2 265g 영상보기
SG-PD3L06-200A 144 X 103 X 67 4t X 20 M8 M6 130 X 93 / Ø4.2 480g 영상보기
SG-PD3L10-100A 180 X 85 X 60 3t X 15 M6 M5 166 X 75 / Ø4.2 357g 영상보기
SG-PD3L10-200A 211 X 103 X 67 4t X 20 M8 M6 186 X 93 / Ø4.2 650g 영상보기
SG-PD4L06-100A 132 X 111 X 72 3t X 15 M6 M5 118 X 101 / Ø4.2 355g 영상보기
SG-PD4L10-100A 180 X 111 X 72 3t X 15 M6 M5 166 X 101 / Ø4.2 480g 영상보기
SG-PD4L10-200A 200 X 135 X 81 4t X 20 M8 M6 186 X 123 / Ø4.2 878g 영상보기
부스바 방향(좌,우) 위치 변경 방법
CAD 자료실
전원분배기 도면 게시판 전체목록
18 기본형 Power Distribution 도면 SG-PD2L06-100A
  • 작성자 : segibiz7
  • 작성일 : 2020.06.30
  • 조회수 : 882
segibiz7 2020.06.30 882
17 UL 주문서
  • 작성자 : segibiz7
  • 작성일 : 2024.04.05
  • 조회수 : 151
segibiz7 2024.04.05 151
16 기본형 Power Distribution 도면 SG-PD2L06,3L06-50A
  • 작성자 : segibiz7
  • 작성일 : 2023.01.25
  • 조회수 : 398
segibiz7 2023.01.25 398
15 NFB단자대... NFB Power Distribution Terminal Block 도면 SG-NPD-400A
  • 작성자 : segibiz7
  • 작성일 : 2021.02.18
  • 조회수 : 844
segibiz7 2021.02.18 844
14 단자대형 Power Distribution Terminal Block 도면 SG-PD-400A
  • 작성자 : segibiz7
  • 작성일 : 2021.02.18
  • 조회수 : 903
segibiz7 2021.02.18 903
13 NFB단자대... NFB Power Distribution Terminal Block 도면 SG-NPD-200A
  • 작성자 : segibiz7
  • 작성일 : 2020.06.30
  • 조회수 : 1041
segibiz7 2020.06.30 1041
12 NFB단자대... NFB Power Distribution Terminal Block 도면 SG-NPD-100A
  • 작성자 : segibiz7
  • 작성일 : 2020.06.30
  • 조회수 : 961
segibiz7 2020.06.30 961
11 단자대형 Power Distribution Terminal Block 도면 SG-PD-200A
  • 작성자 : segibiz7
  • 작성일 : 2020.06.30
  • 조회수 : 956
segibiz7 2020.06.30 956
10 단자대형 Power Distribution Terminal Block 도면 SG-PD-100A 1
  • 작성자 : segibiz7
  • 작성일 : 2020.06.30
  • 조회수 : 1097
segibiz7 2020.06.30 1097
9 기본형 Power Distribution 도면 SG-PD4L10-200A
  • 작성자 : segibiz7
  • 작성일 : 2020.06.30
  • 조회수 : 1161
segibiz7 2020.06.30 1161
8 기본형 Power Distribution 도면 SG-PD4L10-100A
  • 작성자 : segibiz7
  • 작성일 : 2020.06.30
  • 조회수 : 1085
segibiz7 2020.06.30 1085
7 기본형 Power Distribution 도면 SG-PD4L06-100A
  • 작성자 : segibiz7
  • 작성일 : 2020.06.30
  • 조회수 : 740
segibiz7 2020.06.30 740
6 기본형 Power Distribution 도면 SG-PD3L10-200A
  • 작성자 : segibiz7
  • 작성일 : 2020.06.30
  • 조회수 : 1263
segibiz7 2020.06.30 1263
5 기본형 Power Distribution 도면 SG-PD3L10-100A
  • 작성자 : segibiz7
  • 작성일 : 2020.06.30
  • 조회수 : 1358
segibiz7 2020.06.30 1358
4 기본형 Power Distribution 도면 SG-PD3L06-200A
  • 작성자 : segibiz7
  • 작성일 : 2020.06.30
  • 조회수 : 830
segibiz7 2020.06.30 830
3 기본형 Power Distribution 도면 SG-PD3L06-100A
  • 작성자 : segibiz7
  • 작성일 : 2020.06.30
  • 조회수 : 1063
segibiz7 2020.06.30 1063
2 기본형 Power Distribution 도면 SG-PD2L10-100A
  • 작성자 : segibiz7
  • 작성일 : 2020.06.30
  • 조회수 : 638
segibiz7 2020.06.30 638
1 단자대형 Power Distribution Terminal Block 도면 SG-PD-250A
  • 작성자 : segibiz7
  • 작성일 : 2024.04.18
  • 조회수 : 181
segibiz7 2024.04.18 181
