전원분배기 키트
카달로그 보기
- 원하는 부품만 별도로 구매 가능
- 용량 100A / 200A 가 있음
- 연결 PIN수가 많아 활용도가 높음 (10P / 12P / 15P)
- 부스바 L1 / L2 / L3 / L4가 있음
- 보호용 커버로 감전 등의 사고를 사전에 방지할 수 있음
- 부스바 방향 (좌, 우) 위치 변경 가능함
전원분배기 키트는 차단기 메인(Main)에 직접 연결이 가능하며 각 단별 높이를 다르게 하여 케이블 결선이 용이해 설치 작업의 효율성을 높여 주는 제품입니다.
Video 제품 영상

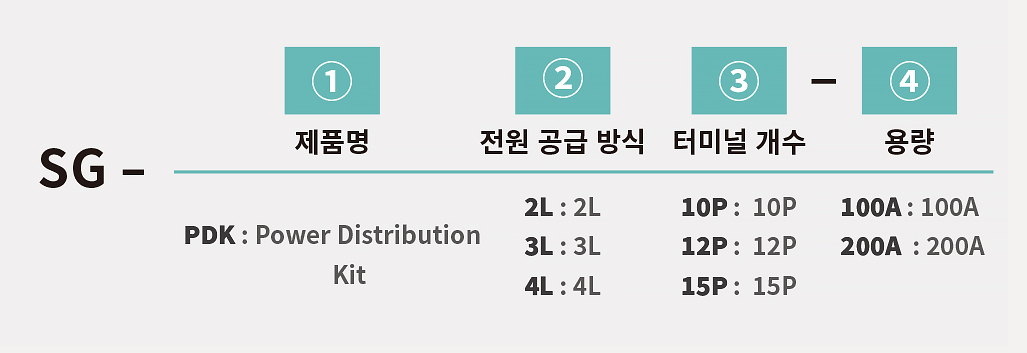

Nomenclature 형명식별법
- ① 제품명 : Power Distribution Kit
- ② 터미널 개수 : 10P / 12P / 15P
- ③ 용 량 : 100A / 200A
Specifications 제품 사양
부스바 ( 100A / 200A )
| 용량 |
100A |
| 제품명 |
부스바 L1 |
부스바 L2 |
부스바 L3 |
부스바 L4 |
| 사이즈( W X L X H) |
10P |
15 X 189 X 3mm |
15 X 189 X 11mm |
15 X 189 X 18mm |
15 X 189 X 25mm |
| 12P |
15 X 213 X 3mm |
15 X 213 X 11mm |
15 X 213 X 18mm |
15 X 213 X 25mm |
| 15P |
15 X 249 X 3mm |
15 X 249 X 11mm |
15 X 249 X 18mm |
15 X 249 X 25mm |
| 두께 |
3t |
| 부스바 취부홀 |
Ø6 |
| 차단기 취부홀 |
Ø9 |
| 볼트 Size |
M5 X 9.2 |
| 피치 |
12mm |
| 정격 입력 전압 |
600V |
| 재질 |
99.9% 동 부스바 + 석도금 |
| 용량 |
200A |
| 제품명 |
부스바 L1 |
부스바 L2 |
부스바 L3 |
부스바 L4 |
| 사이즈( W X L X H) |
10P |
20 X 212 X 4mm |
20 X 212 X 14mm |
20 X 212 X 21mm |
20 X 212 X 28mm |
| 12P |
20 X 240 X 4mm |
20 X 240 X 14mm |
20 X 240 X 21mm |
20 X 240 X 28mm |
| 15P |
20 X 282 X 4mm |
20 X 282 X 14mm |
20 X 282 X 21mm |
20 X 282 X 28mm |
| 두께 |
4t |
| 부스바 취부홀 |
Ø6 |
| 차단기 취부홀 |
Ø9 |
| 볼트 사이즈 |
M6 X 12 |
| 피치 |
14mm |
| 정격 입력 전압 |
600V |
| 재질 |
99.9% 동 부스바 + 석도금 |
아크릴 커버 ( 100A / 200A )
| 용량 |
100A |
| 제품명 |
아크릴 커버 2L |
아크릴 커버 3L |
아크릴 커버 4L |
| 사이즈(W X L) |
10P |
110 X 235mm |
140 X 235mm |
170 X 235mm |
| 12P |
110 X 260mm |
140 X 260mm |
170 X 260mm |
| 15P |
110 X 295mm |
140 X 295mm |
170 X 295mm |
| 취부 사이즈(W X L) |
10P |
90 X 215mm |
120 X 215mm |
150 X 215mm |
| 12P |
90 X 240mm |
120 X 240mm |
150 X 240mm |
| 15P |
90 X 275mm |
120 X 275mm |
150 X 275mm |
| 취부 홀 |
Ø7 |
| 두께 |
4t |
| 재질 |
아크릴 |
| 용량 |
200A |
| 제품명 |
아크릴 커버 3L (2L공용) |
아크릴 커버 4L |
| 사이즈(W X L) |
10P |
155 X 260mm |
190 X 260mm |
| 12P |
155 X 290mm |
190 X 290mm |
| 15P |
155 X 330mm |
190 X 330mm |
| 취부 사이즈(W X L) |
10P |
135 X 240mm |
170 X 240mm |
12P |
135 X 270mm |
175 X 270mm |
15P |
135 X 310mm |
170 X 310mm |
| 취부 홀 |
Ø7 |
| 두께 |
4t |
| 재질 |
아크릴 |
부스바 지지대 ( 100A / 200A )
- 차단기에서 내려오는 부스바 높이, 간격이 일정하도록 보조해주는 제품으로 차단기의 용량에 맞게 간격이 만들어짐
| 용량 |
100A |
| 제품명 |
부스바 지지대 1P |
부스바 지지대 3P |
부스바 지지대 4P |
| 차단기타입 |
모두 사용가능 |
표준형(ABS103) |
표준형 (ABS33 ~ 53)
경제형 (ABN33 ~ 103) |
표준형(ABS104) |
표준형 (ABS34~54)
경제형 (ABN34 ~ 104) |
| 사이즈( W X L X H) |
21.5 X 34 X 23.5mm
(W: 2P-43mm) |
89 X 20 X 24.5mm |
74.5 X 23.5 X 27mm |
119 X 23.5 X 28mm |
100 X 23.5 X 26mm |
| 재질 |
PVC |
| 용량 |
200A |
| 제품명 |
부스바 지지대 3P |
부스바 지지대 4P |
| 사이즈( W X L X H) |
103 X 20 X 25 mm |
139 X 23.5 X 28 mm |
| 재질 |
PVC |
P커버 지지대
| 제품명 |
P커버 지지대 |
| 사이즈 |
13.5 X 60 X 11mm |
| 재질 |
PVC |
