AUW – B / BF
전구 점등/점멸형 소형 경광등
- 외경 80mm / 100mm 소형 전구 점등 / 점멸형 경광등
- 점등 /점멸 표시등으로 내부 구조가 비교적 간단하여 유지보수가 용이함
- 기기의 오동작, 재료공급 및 중단 신호, 자동화 라인의 신호전달 표시에 적합
- 내장음 없음
- 재질: 그로브 [GPPS] / 몸체 [ABS]
- 사용 주위 온도 : -25 ~ 50℃
- 기본전선길이 : 300mm
Video 제품 영상
• 전구 점등/점멸형 경광등 (제품 모델:AUW-B80)

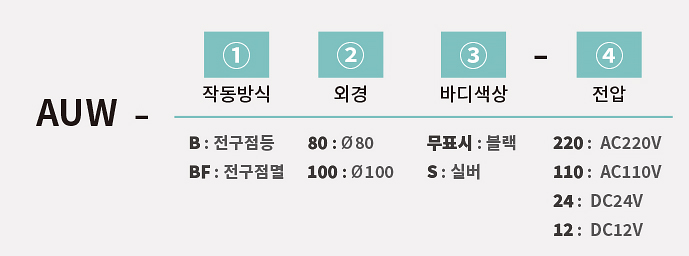

Nomenclature 형명식별법
Configuration 아이콘 설명 및 제품 구성
| 아이콘 설명 | |||
| 광원 | 동작 | 소리 | 옵션 |
|
|
|
|
백열전구
LED 램프
회전형
스트로브(섬광)형
최대음량
부저음
싸이렌음
멜로디음
보이스음
자석 부착형
고휘도
보호망| 전구 점등/점멸형 경광등 | |||
| Ø80 | Ø100 | ||
| 점등형 | 점멸형 | 점등형 | 점멸형 |
AUW-B80  |
AUW-BF80  |
AUW-B100 |
AUW-BF100 |
|
|
|
|
Specifications 모델별 사양
AUW-B/BF80AUW-B/BF100

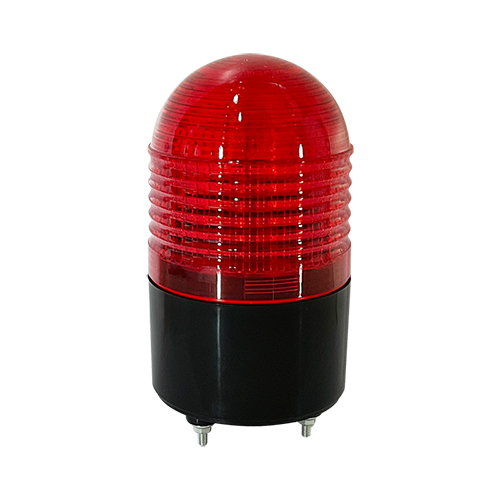

AUW-B80 / AUW-BF80
- 외경 80mm 소형 전구 점등/점멸형 경광등
| 모델명 | 정격 전압 | 소비 전류 | 전구 | 중량 | 색상 |
|---|---|---|---|---|---|
| AUW-B80 점등형 |
AC110V | 0.07A | 110V 10W | 200g | ●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
| AC220V | 0.05A | 220V 10W | |||
| DC12V | 0.83A | 12V 10W | |||
| DC24V | 0.47A | 24V 10W | |||
| AUW-BF80 점멸형 |
AC110V | 0.07A | 110V 10W | 209g | |
| AC220V | 0.06A | 220V 10W | |||
| DC12V | 0.77A | 12V 10W | |||
| DC24V | 0.48A | 24V 10W |

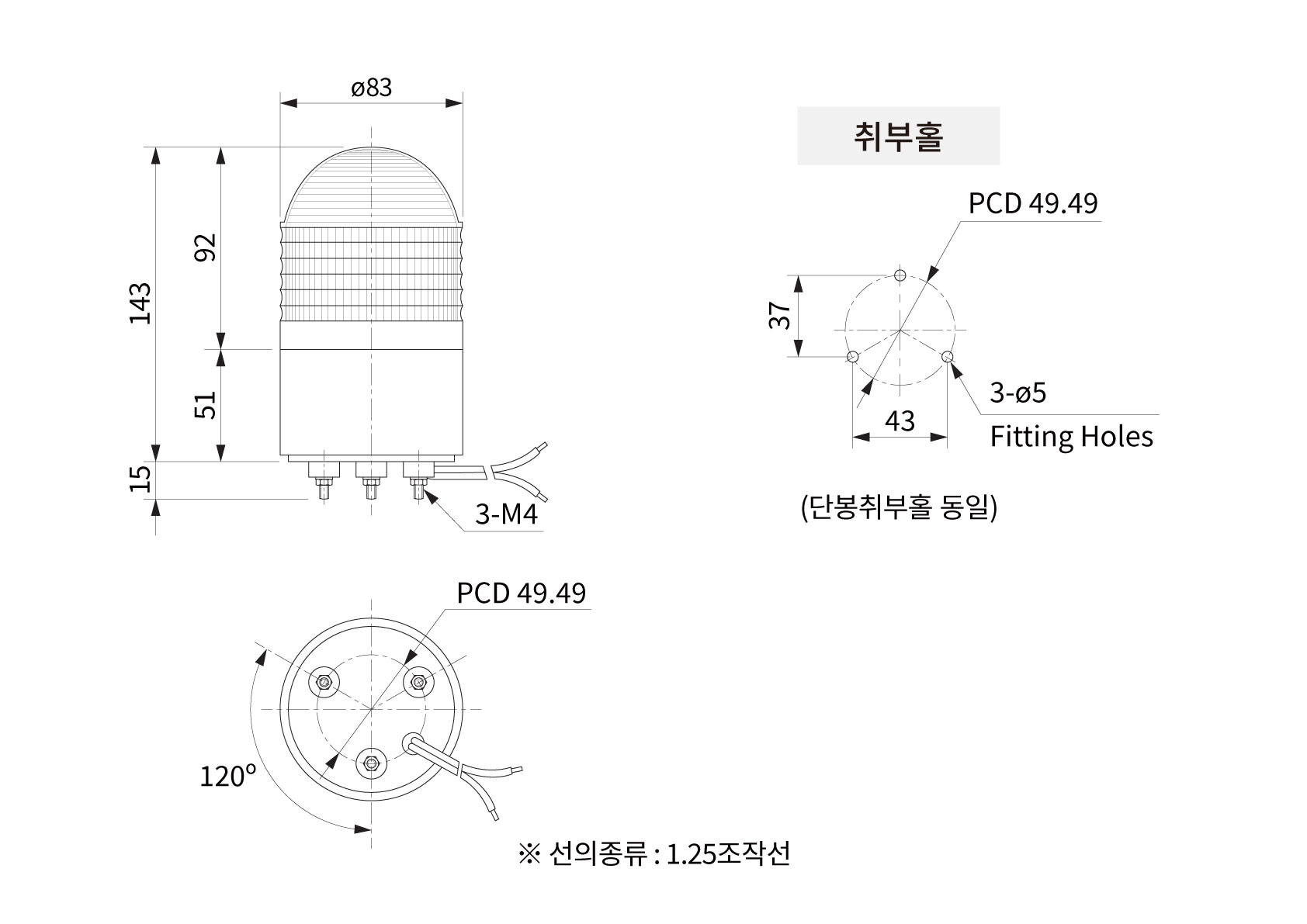

Drawing 제품 외형도

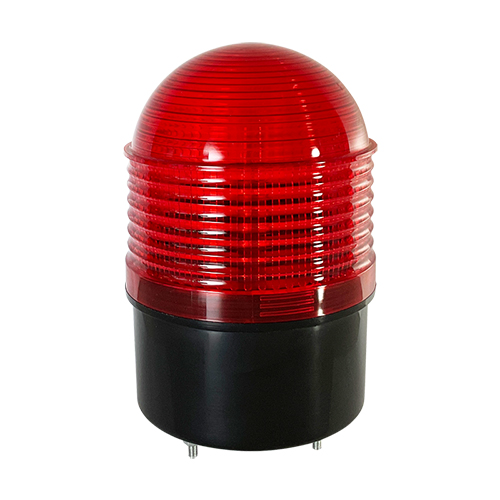

AUW-B100 / AUW-BF100
- 외경 100mm 소형 전구 점등/점멸형 경광등
| 모델명 | 정격 전압 | 소비 전류 | 전구 | 중량 | 색상 |
|---|---|---|---|---|---|
| AUW-B100 점등형 |
AC110V | 0.06A | 110V 10W | 327g | ●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
| AC220V | 0.03A | 220V 10W | |||
| DC12V | 0.28A | 12V 10W | |||
| DC24V | 0.26A | 24V 10W | |||
| AUW-BF100 점멸형 |
AC110V | 0.07A | 110V 10W | 336g | |
| AC220V | 0.06A | 220V 10W | |||
| DC12V | 0.77A | 12V 10W | |||
| DC24V | 0.48A | 24V 10W |

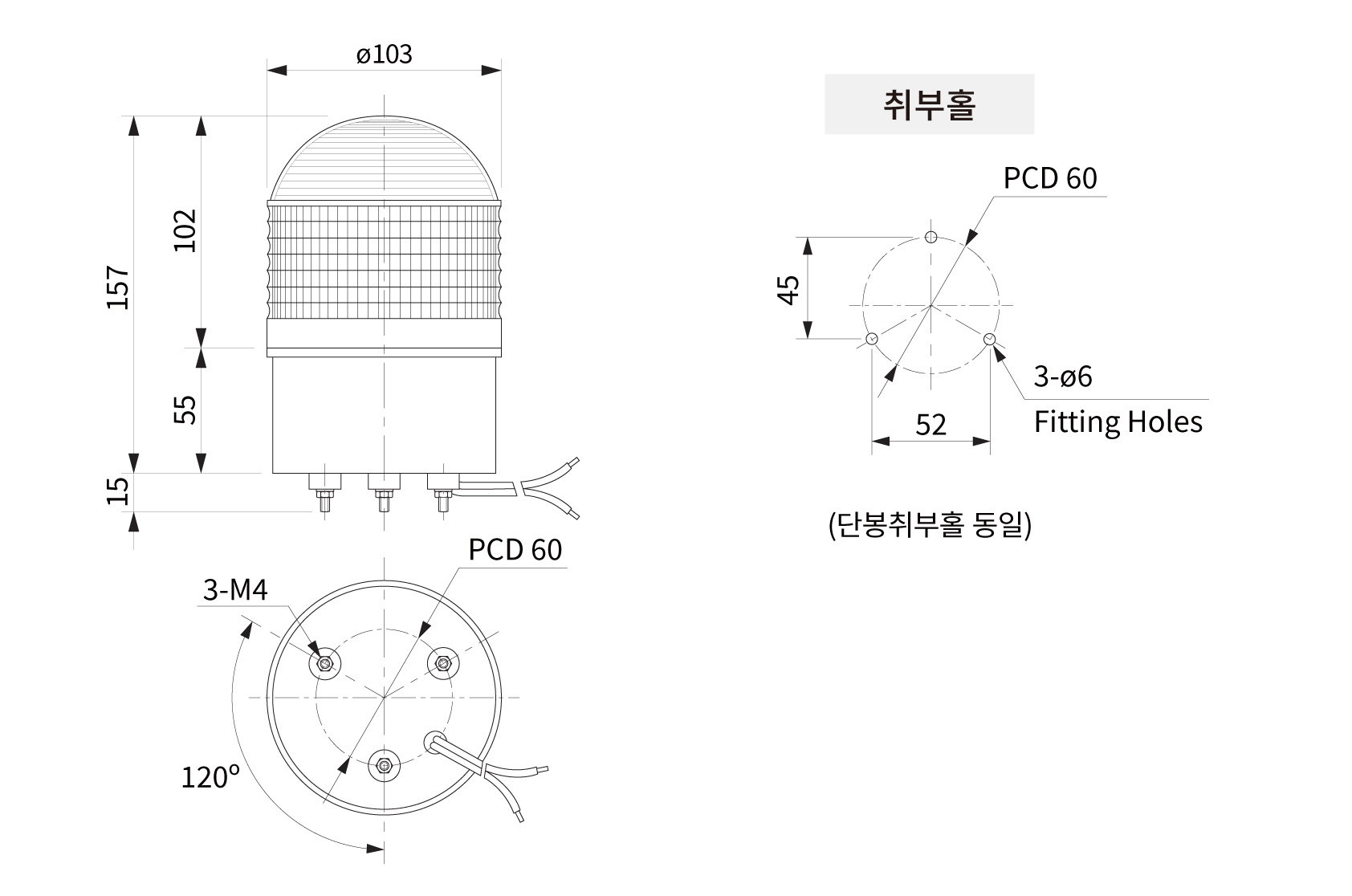

제품 외형도
Wiring diagram 제품 결선도
Bracket 수직 브라게트
| 경광등 Ø80,Ø100,Ø125 사이즈에 사용가능 (전구/LED타입) |
|
