AUW – L100 다기능 LED 경광등
- 외경 80mm 소형 다기능 LED 경광등
- 다기능 LED 경광등은 내장된 마이크로칩을 사용하여 점등, 회전, 회전-점멸, 점멸 4가지 동작을 선택하여 사용가능
- 진동이 심하거나 전구교환이 어려운 장소에 사용하기 적합
- 고휘도 LED 소자를 사용하여 빛의 발산효과가 우수
- 전자회로 기판을 사용하여 수명이 반영구적임
- 제품 내부 기판의 점퍼핀 이나 전환 스위치를 조정하여 AC110V ↔ AC220V 전환사용 가능
- 자석 부착옵션 및 차량용 시가잭 옵션 가능함(DC12V 전용)
- 내장음 : 기본 3음(표 참조)
- 최대 음량 : Max. 80dB at 1m (주변환경에 따라 실제 데시벨보다 낮게 측정될 수 있음)
- 바디 색상 : 블랙, 실버
- 재질 : 그로브 [GPPS] / 몸체 [ABS]
- 사용 주위 온도 : -25 ~ 50℃
- 기본전선길이 : 300mm
Video 제품 영상
• AUW-L100

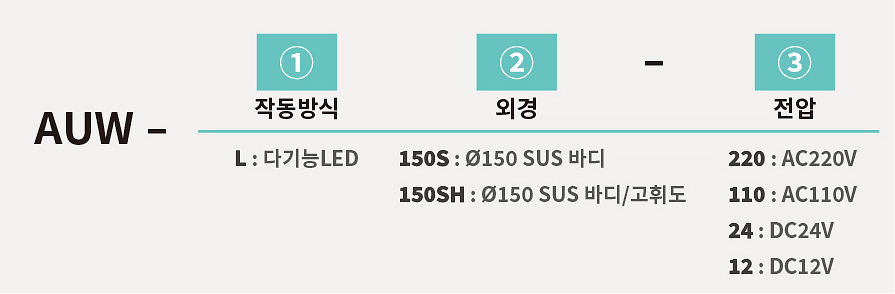

Nomenclature 형명식별법
Specifications 제품 사양
AUW-L100
- 외경 100mm 소형 다기능 LED 경광등
- 자석 부착옵션 및 차량용 시가잭 옵션 가능함(DC12V 전용)
- 바디 색상 : 블랙, 실버
- 재질 : 그로브 [GPPS], 몸체 [ABS]
- 색상 : 적색 (R) ● 황색 (Y) ● 녹색 (G) ● 청색 (B) ●
| MODEL | 정격 전압 | 소비 전류 | LED EA | 중량 | 색상 |
|---|---|---|---|---|---|
| AUW-L100 | AC110V | 0.04 (A) | 54EA | 455g | ●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
| AC220V | 0.02 (A) | ||||
| DC12V | 0.14 (A) | 269g | |||
| DC24V | 0.2 (A) |
Sound 내장음 사양
- 기본 3음
- 최대 음량 : Max. 80dB at 1m(주변환경에 따라 실제 데시벨보다 낮게 측정 될 수 있음)
| 내장음 출력 | 내장음 | 음색 |
|---|---|---|
| Max. 80dB | 부저 AB | 삐~~~삐 |
| 삐~삐~삐 | ||
| 윙윙윙 | ||
| 멜로디 AM | 엘리제를 위하여 | |
| 즐거운 나의 집 | ||
| 런던다리가 무너지네 | ||
| 싸이렌 AS | 긴 급 | |
| 응 급 | ||
| 화 재 |
LED DIP 스위치 조정법
램프 내부 DIP 스위치
점등 / 점멸 / 회전 / 회전-점멸 4가지 동작 중 선택하여 사용가능
| DIP / SW | 1 2 |
1 2 |
1 2 |
1 2 |
|---|---|---|---|---|
| DIP |  |
 |
 |
 |
| ON | ■ ■ |
■ |
■ |
|
| OFF | ■ ■ |
■ |
■
| |
| 동 작 |  점등 |
 점멸 |
 회전 |
 회전/점멸 |
Drawing 외형도
Wiring diagram 결선도
Bracket 수직 브라게트
| 경광등 Ø80,Ø100,Ø125 사이즈에 사용가능 (전구/LED타입) |
|
