70ST5 Series다색 LED 사각 시그널 타워램프
- 사각타워램프 1단으로 5색의 신호를 전달하는 경제형 모델
- 고휘도 LED 광원을 채택하여 어두운 장소에서도 탁월한 시인성
- 알루미늄 사각 프로파일 적용으로 외관이 미려함
- 색상과 내장음으로 기계의 상태 또는 위험 사항을 알려줌
- 구현 색상 : 적색, 황색, 녹색, 청색, 백색
- 정격 전압 : AC110 ~ 220V / DC24V
- 소비 전력 : 16W
- 표시 동작 : 점등형 / 점멸형
- 내장음 : 내장음 < 단속음 or 연속음 / 음량 Max. 90dB at 1m >
- 재질: Lens [PC] / 몸체 [Al] / 브라켓 [ABS] / Pole [Al]
- 사용 주위 온도 : -20 ~ 70℃ (무결빙)
Video 제품 영상
• 사각 프로파일 시그널 타워

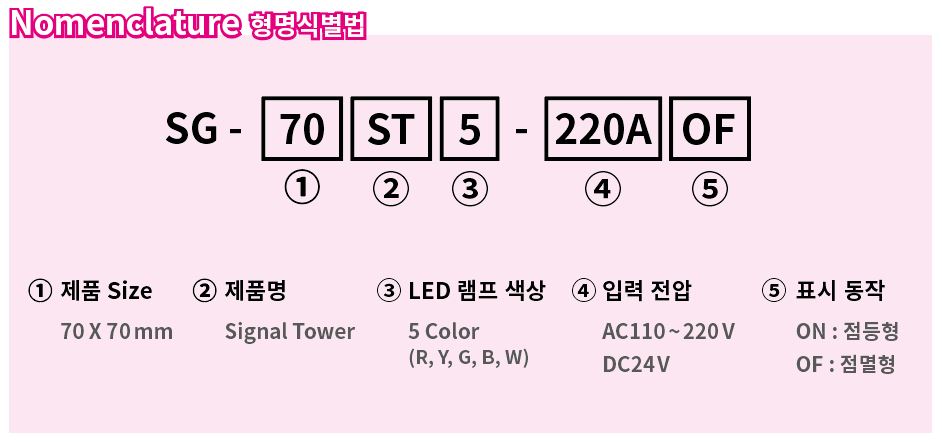

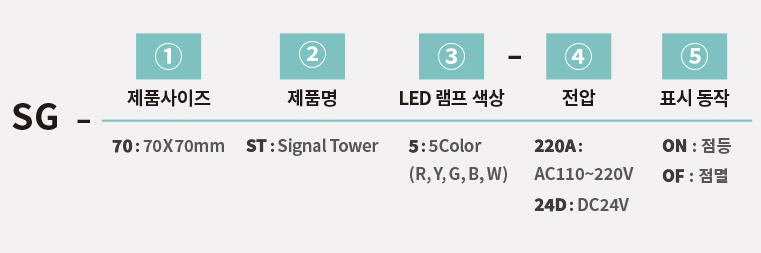

Nomenclature 형명식별법
Specifications 제품 사양
시그널 타워는 기계 또는 작업 현장에 설치되어 색상과 부저음으로 기계의 상태 또는 위험 사항을 알려주는 제품입니다. 렌즈의 색상으로 작업 환경에 대한 신호를 보내는 기존의 타워 램프와는 다르게 LED 자체의 색상을 바꿔주는 시스템을 사용하여 사용자가 직관적이고 확실하게 신호를 인식할 수 있는 제품입니다.
- 외경 70 X 70 LED 점등/점멸형 시그널 타워
- 내장음 : 부저음 가능
- 렌즈 색상 : 투명
- LED 색상 : 적색 (R) ● 황색 (Y) ● 녹색 (G) ● 청색 (B) ● 백색 (W) ○
- 사용자의 작업환경에 맞게 LED색상변경이 가능 하며 점등,점멸 부저의 결선방식을 선택하여 구성가능함
| 사양(Spec) | |
| Size(W X L X H) | 70mm x 70mm x 283mm |
| 취부 Size(mm) | 60.8 x 60.8 |
| 취부 구멍 | Ø4.5 |
| 정격 전압 | AC100 ~ 240V / DC24V |
| 소비 전력 | 16W |
| 부저음량 | Max. 90dB at 1m |
| 취부타입 | 기본 브라켓 / 너트형 |
* 너트형 Size – 70 X 70 X 332(mm)

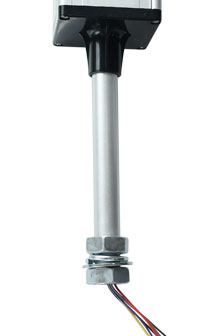

■ 취부대
| 브라게트 타입 | 너트 타입 |
|---|---|
 |  |

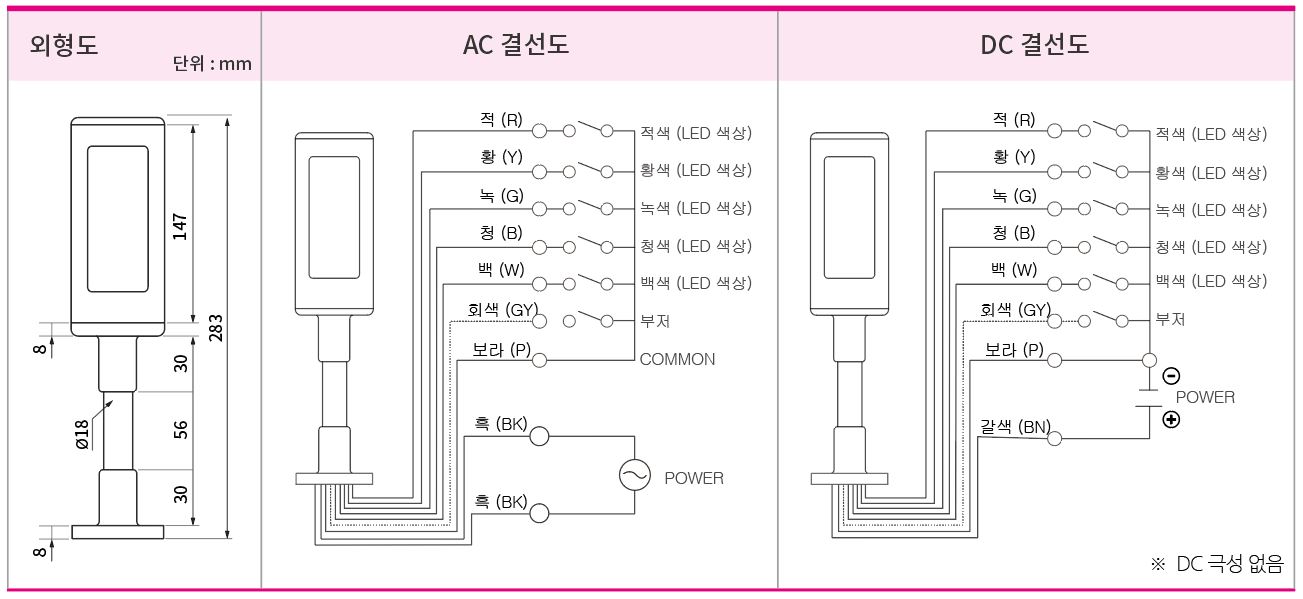

Drawing 제품 외형도 및 결선도
