AUS Series반원 벽부형 LED 시그널 타워등
카달로그 보기
- 반원 타입 벽 부착형으로 돌출부가 작아 파손 최소화
- 내부 투명 렌즈와 외부 유색 확산 렌즈로 선명한 색상 구현
- IP55 구조로 옥외 사용가능
- 부저홀이 아래로 향하도록 설치
- 본체는 실버색 또는 일반 아이보리 타입 두가지가 있음
- 부저 : 점등 – 장음 (삐이~) 과 점등/점멸 – 장음 (삐이~), 단음 (삐~삐~)
- Max. 85dB
- 재질 : 렌즈 [PC] , 몸체 [ABS] , 커버 [ABS]
- 사용 주위 온도 : -25 ~ 50℃ (무결빙)
Video 제품 영상
• AUS 벽부형 Series

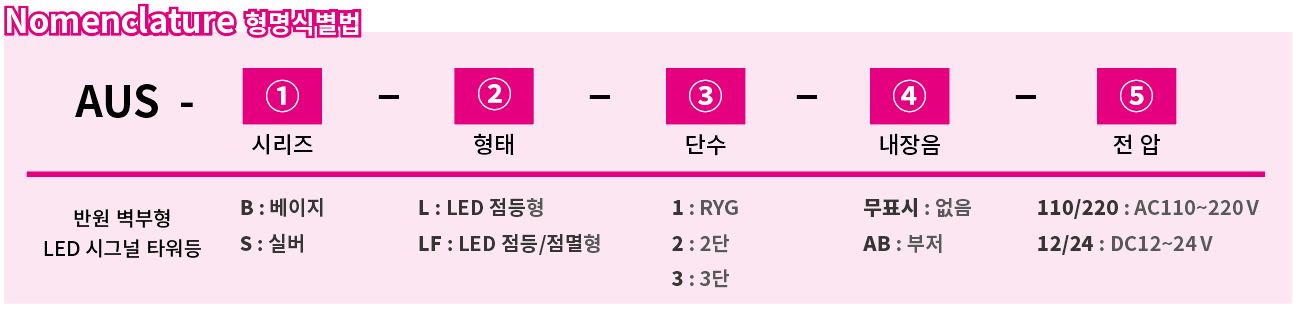

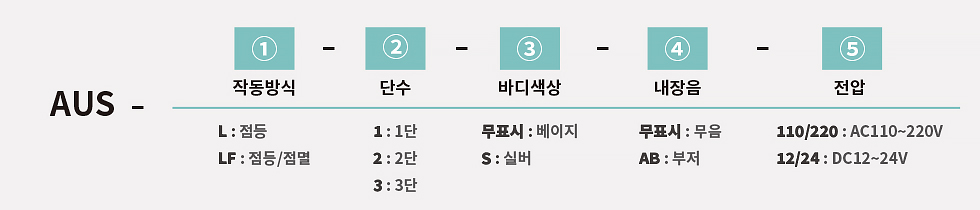

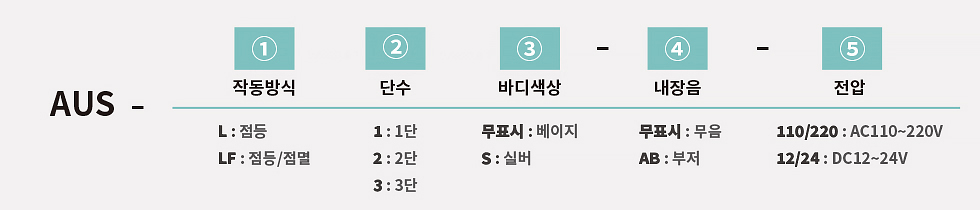

Nomenclature 형명식별법
Specifications 제품 사양
AUS-L / AUS-LF
- 내장음 : 2음 부저
- 색상
1단 : (1단) 적색 (R) ● 황색 (Y) ● 녹색 (G) ●
2단 : (1단) 적색 (R) ● (2단) 녹색 (G) ●
3단 : (1단) 적색 (R) ● (2단) 황색 (Y) ● (3단) 녹색 (G) ●
| 형식 | 단수 | 전압 | 전류 | 중량 | 색상 |
|
AUS-BL/SL AUS-BLF/SLF |
1 | AC110V / AC220V | 0.088A / 0.058A | 330g | R, Y, G – 적색, 황색, 녹색 |
| DC12V / DC24V | 0.390A / 0.190A | 290g | |||
| 2 | AC110V / AC220V | 0.028A / 0.020A | 330g |
1단 – R 적색 2단 – G 녹색 |
|
| DC12V / DC24V | 0.060A / 0.110A | 350g | |||
| 3 | AC110V / AC220V | 0.028A / 0.020A | 340g |
1단 – R 적색 2단 – Y 황색 3단 – G 녹색 |
|
| DC12V / DC24V | 0.086A / 0.145A | 360g |
Drawing 제품 외형도
How to use 취부방법 / Standard 취부홀 규격
- 본 제품에 형성된 취부 홀은 4-Ø4.2mm입니다. (M4 볼트)
- 제품 취부시 부저 홀 위치를 바닥면으로 향하게 설치하십시오.
- 취부 시 볼트를 관통시켜 가공 홀에 끼운 후 취부 면 반대쪽에서 플랜지 너트를 체결하십시오.
- 분해 시 취부면 반대쪽의 플랜지 너트를 풀어서 제품을 벽에서 분리하십시오.
- 제품의 뒷면에 -자 드라이버 홈에 끼워서 누르면 커버와 분리됩니다.
- 커버 위 LOCK을 먼저 끼운 후 커버 아래 LOCK에 맞추어 딱 소리가 나게 눌러 주십시오.
Wiring diagram 결선도
