AUCS Series 선박 중장비용 경광등 & 시그널 혼 일체형
카달로그 보기밀폐형 구조로 방수기능과 내부식성이 뛰어난 선박 중장비용, 경광 / 섬광등 및 시그널 혼 일체형으로 구성된
자립형 모델
- 선박 중장비용 외경 125mm 경광등 & 전자 시그널 혼이 일체형으로 구성된 모델
- 설치 목적에 따라 전구 반사경 회전형, 다기능 LED, CAUTION LED 3가지 타입의 광원을 선택하여 사용이 가능함
- 옥외 또는 선박 및 중공업용에 적합
- 출력에 따라 단방향 (25W) / 양방향 (50W) 모델이 있음
- 재질 : 몸체 [AL 7종 A AC7A] / 그로브 [GPPS, PC] / 시그널 혼 [ABS]
- 몸체 표준 색상: MUNSELL NO.7.5G / 7.2
- 사용 주위 온도 : -25 ~ 50℃
제품 영상
• 선박 중장비용 경광등 & 시그널 혼 일체형(제품 모델:AUCS-R125)

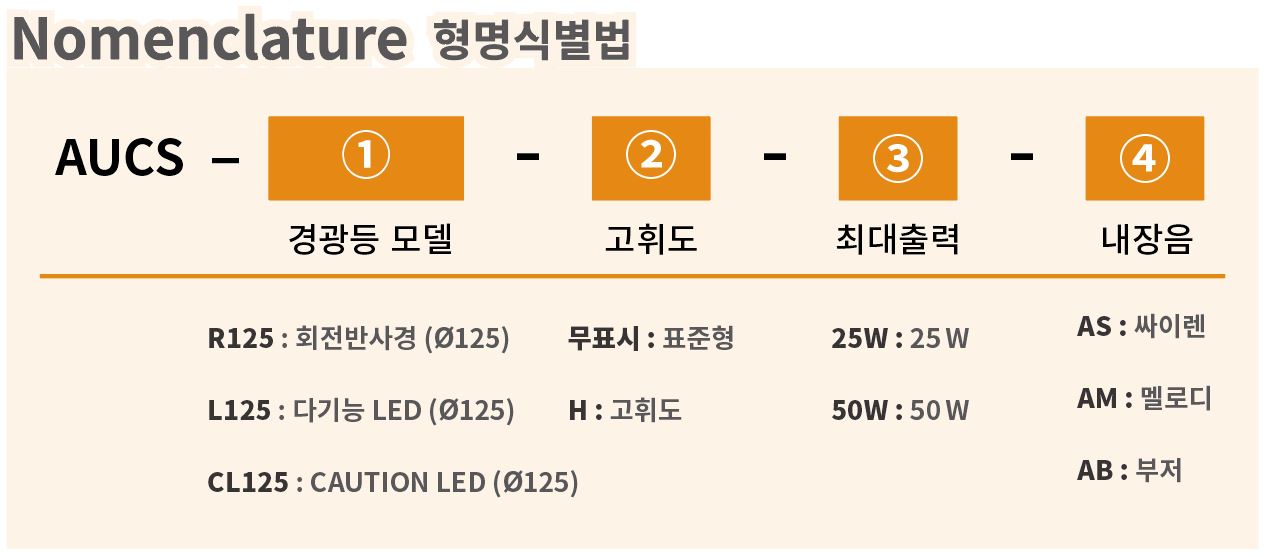

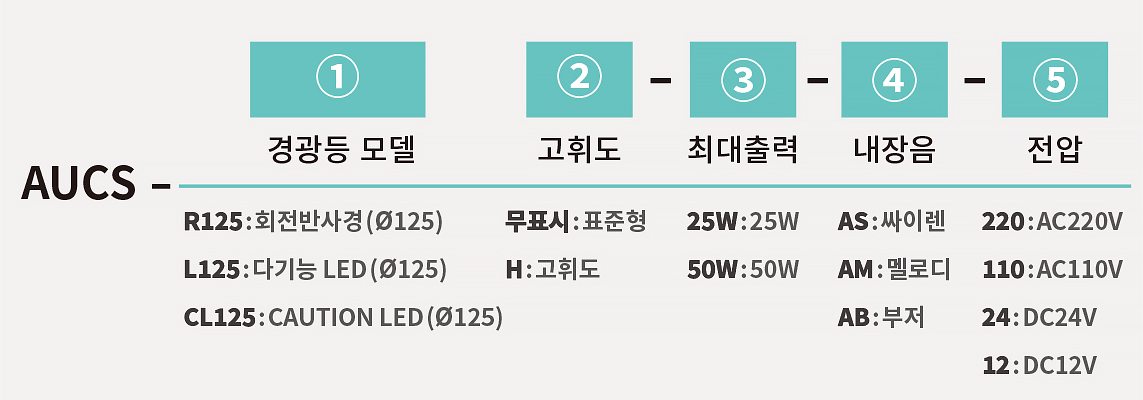

Nomenclature 형명식별법
Configuration 아이콘 설명 및 제품 구성
아이콘 설명 | |||
광원 | 동작 | 소리 | 옵션 |
|
|
|
|

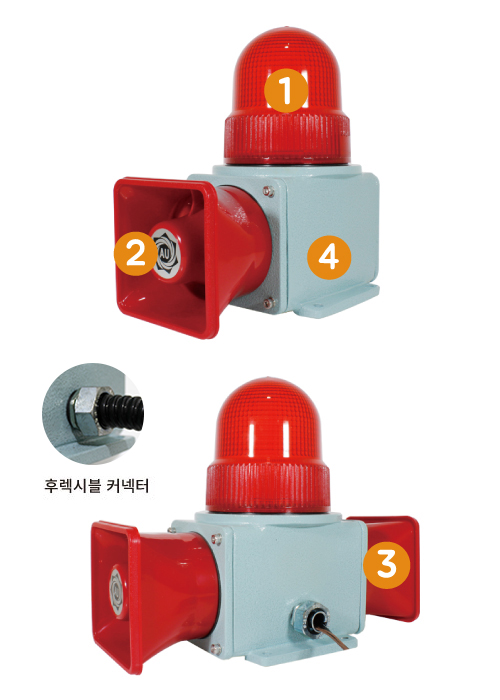

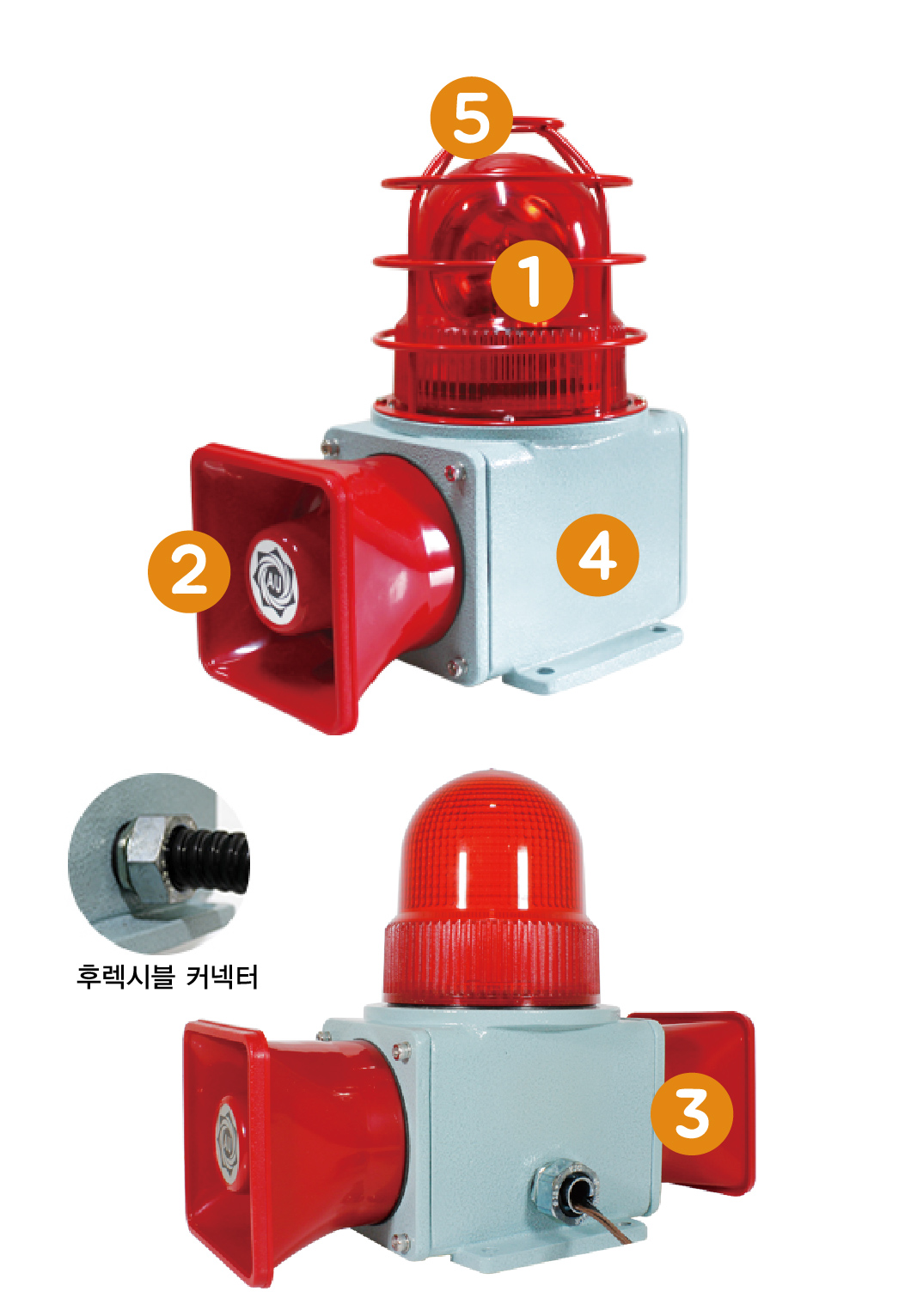

AUCS Series 제품 구성도
1 광원 선택
광원 및 기능 | ||
전구 반사경 회전형 | 다기능 LED ( 점등 / 점멸 / 회전 / 회전 – 점멸 ) |
CAUTION LED |
2 시그널 혼 내장음 선택
◎ 싸이렌음, 멜로디음, 부저음 3가지 음색을 용도에 맞게 사용 가능함
음 량 | 채 널 | 내 장 음 | 기본 음색(3음) |
Max. 115dB | CH 1 | 싸이렌 AS | 화 재 |
CH 2 | 응 급 | ||
CH 3 | 긴 급 | ||
CH 1 | 멜로디 AM | 요술피리 | |
CH 2 | 즐거운 나의 집 | ||
CH 3 | 엘리제를 위하여 | ||
CH 1 | 부저 AB | 삐삐삐삐 | |
CH 2 | 딩 동 | ||
CH 3 | 삐~삐~삐 |
3 최대출력 및 시그널 혼 방향
◎ 단방향 시그널 혼 최대 출력 25W / 양방향 최대 출력 50W
4 몸체
◎ 내구력이 우수한 알루미늄 하우징을 사용하였고
방수 및 방진 효과가 뛰어남
Specifications 모델별 사양
AUCS-R125AUCS-L125AUCS-CL125

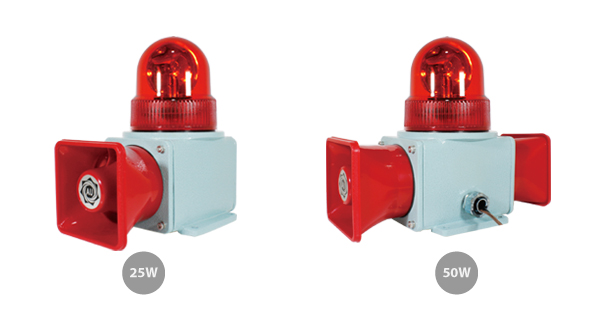

AUCS-R125 / 전구 반사경 회전 경광등 시그널 혼 일체형
- 선박 중장비용 외경 125mm 전구 반사경 회전 경광등 & 시그널 혼 일체형
- 색상 : 적색 (R) ● 황색 (Y) ● 녹색 (G) ● 청색 (B) ●
MODEL | 정격 전압 | 소비 전류 | 내장음 | 음량 | 전구 사양 | 중량 | 색상 |
---|---|---|---|---|---|---|---|
AUCS-R125-25W ( 단방향 ) |
AC110V | 0.21(A) | 싸이렌 3음 멜로디 3음 부저 3음 |
Max. 115dB | 12V 15W | 3760g | ●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
AC220V | 0.12(A) | ||||||
DC12V | 1.50(A) | 3697g | |||||
DC24V | 0.90(A) | 24V 15W | 3735g |
MODEL | 정격 전압 | 소비 전류 | 내장음 | 음량 | 전구 사양 | 중량 | 색상 |
---|---|---|---|---|---|---|---|
AUCS-R125-50W ( 양방향 ) |
AC110V | 0.26(A) | 싸이렌 3음 멜로디 3음 부저 3음 |
Max. 115dB | 12V 15W | 4659g | ●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
AC220V | 0.17(A) | ||||||
DC12V | 1.64(A) | 4594g | |||||
DC24V | 0.98(A) | 24V 15W |

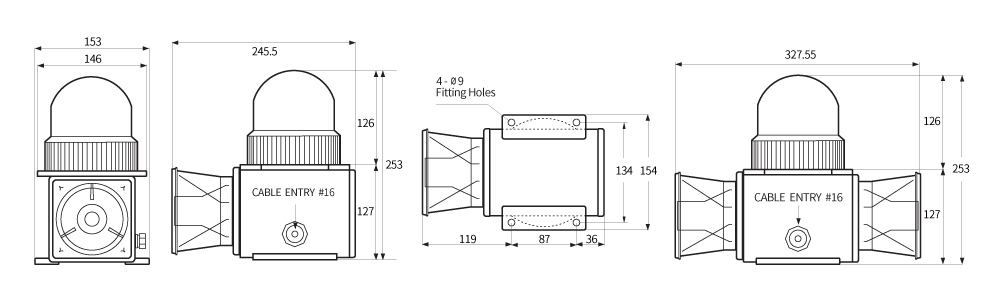

Drawing 외형도

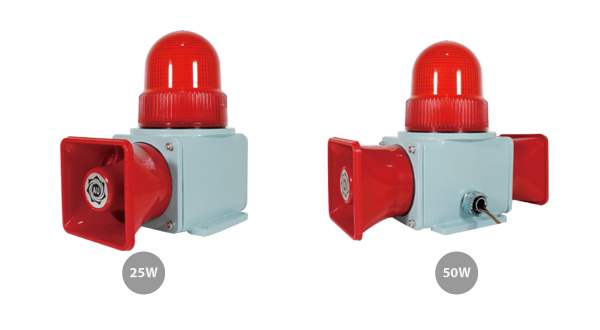

AUCS-L125 / 다기능 LED 경광등 시그널 혼 일체형
- 선박 중장비용 외경 125mm 다기능 LED 경광등 & 시그널 혼 일체형
- 색상 : 적색 (R) ● 황색 (Y) ● 녹색 (G) ● 청색 (B) ●
MODEL | 정격 전압 | 소비 전류 | 내장음 | 음량 | LED EA | 중량 | 색상 |
---|---|---|---|---|---|---|---|
AUCS-L125-25W ( 단방향 ) |
AC110V | 0.17(A) | 싸이렌 3음 멜로디 3음 부저 3음 |
Max. 115dB | 54EA | 3390g | ●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
AC220V | 0.11(A) | ||||||
DC12V | 0.47(A) | 3097g | |||||
DC24V | 0.45(A) | 3105g |
MODEL | 정격 전압 | 소비 전류 | 내장음 | 음량 | LED EA | 중량 | 색상 |
---|---|---|---|---|---|---|---|
AUCS-L125-50W ( 양방향 ) |
AC110V | 0.22(A) | 싸이렌 3음 멜로디 3음 부저 3음 |
Max. 115dB | 54EA | 4272g | ●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
AC220V | 0.14(A) | ||||||
DC12V | 0.61(A) | 3979g | |||||
DC24V | 0.56(A) | 3987g |
제품 외형도
AUCS-CL125 / CAUTION LED 섬광등 시그널 혼 일체형
- 선박 중장비용 외경 125mm CAUTION LED 경고등 시그널 혼 일체형
- 색상 : 적색 (R) ● 황색 (O) ● 녹색 (G) ● 청색 (B) ●
MODEL | 정격 전압 | 내장음 | 음량 | 중량 | 색상 |
---|---|---|---|---|---|
AUCS-CL125-25W ( 단방향 ) |
AC110V | 싸이렌 3음 멜로디 3음 부저 3음 |
Max. 115dB | 3091g | ●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
AC220V | 3091g | ||||
DC12V | 3079g | ||||
DC24V | 3079g |
MODEL | 정격 전압 | 내장음 | 음량 | 중량 | 색상 |
---|---|---|---|---|---|
AUCS-CL125-50W ( 양방향 ) |
AC110V | 싸이렌 3음 멜로디 3음 부저 3음 |
Max. 115dB | 4112g | ●적색 (R) ●황색 (Y) ●녹색 (G) ●청색 (B) |
AC220V | 4112g | ||||
DC12V | 4085g | ||||
DC24V | 4085g |
