알루미늄 터미널 박스는 박스 내부에 단자대가 장착된 일체형 정션박스입니다. 10A에서 250V의 표준 정격으로 알루미늄(AL 12종)으로 제작되었고 외부는 회색으로 도장되어 있습니다. 알루미늄 터미널 박스는 당사의 알루미늄 박스와 동일하게 폴리우레탄 재질의 가스켓 포밍으로 패킹되어 방수와 방진 효과가 뛰어나며 다양한 산업 기계, 로봇 공학, 상업 배선, 저전압 제어 시스템 등의 분야에서 사용됩니다.
Video 제품 영상
• 알루미늄 방폭박스
Nomenclature 형명식별법
- ① 제품명 : Aluminum Terminal Box
- ② 핀 개수 : 4 – 50 Pin
Feature 제품 특징
- 터미널 일체형 타입으로 다양한 크기와 터미널타입 종류가 있음
- 폴리우레탄 포밍으로 방수와 방진에 효과적이며 생산성과 효율성이 뛰어남
- 제품 인증 :
Specifications 제품 사양
- 색 상 : 회색
- 허용 오차 : ± 1mm
- 두께 : 3.5t ~ 4t
- 사용 온도 : -20 ~ 70℃
- 보호 등급 : IP67 / IK10
- 재 질 : AL 12종 [알루미늄], 단자대 [ABS 난연]
- 허용전류 : 10A
- 정격주파수 : 50Hz
- 정격 입력 전압: AC 250V
- 내전압: 1880V / 1분
| Model | Size(mm) | 중량(g) | 사진 | 영상 |

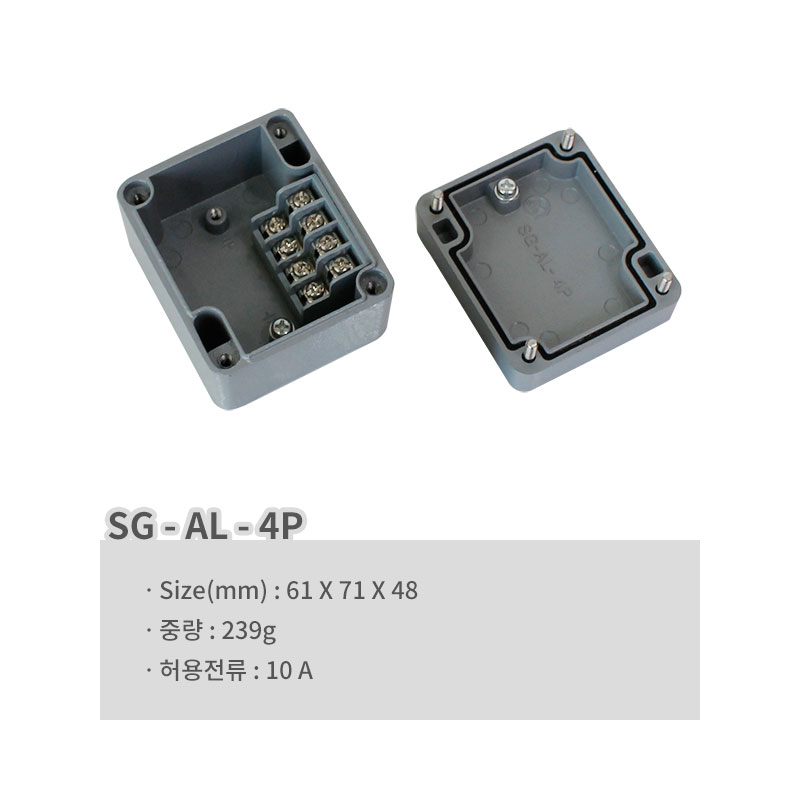

| SG-AL-4P | 61 X 71 X 48 | 239 | 사진보기 | 영상보기 |

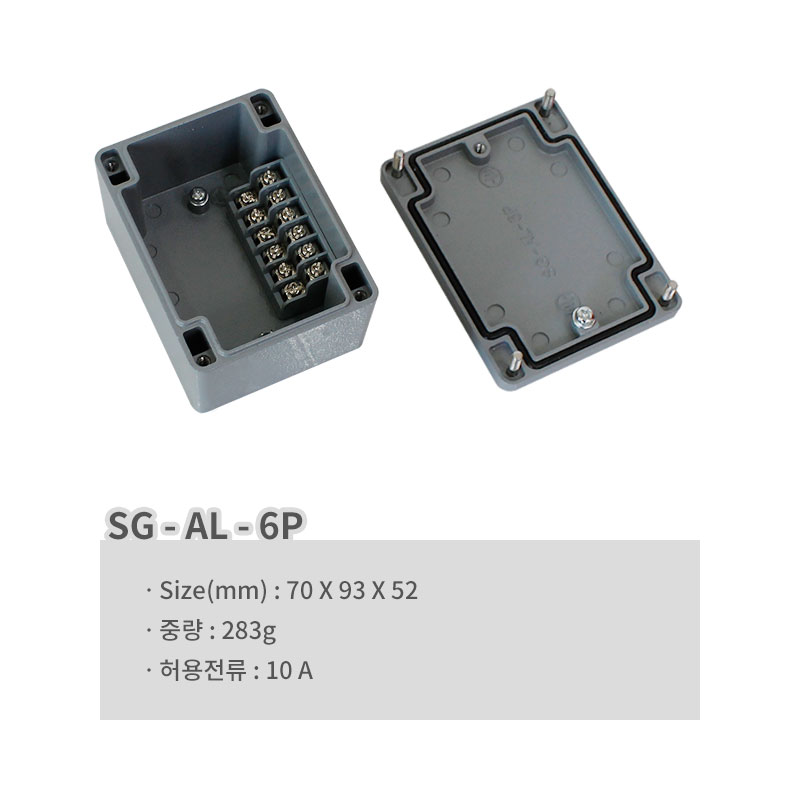

| SG-AL-6P | 70 X 93 X 52 | 283 | 사진보기 | 영상보기 |

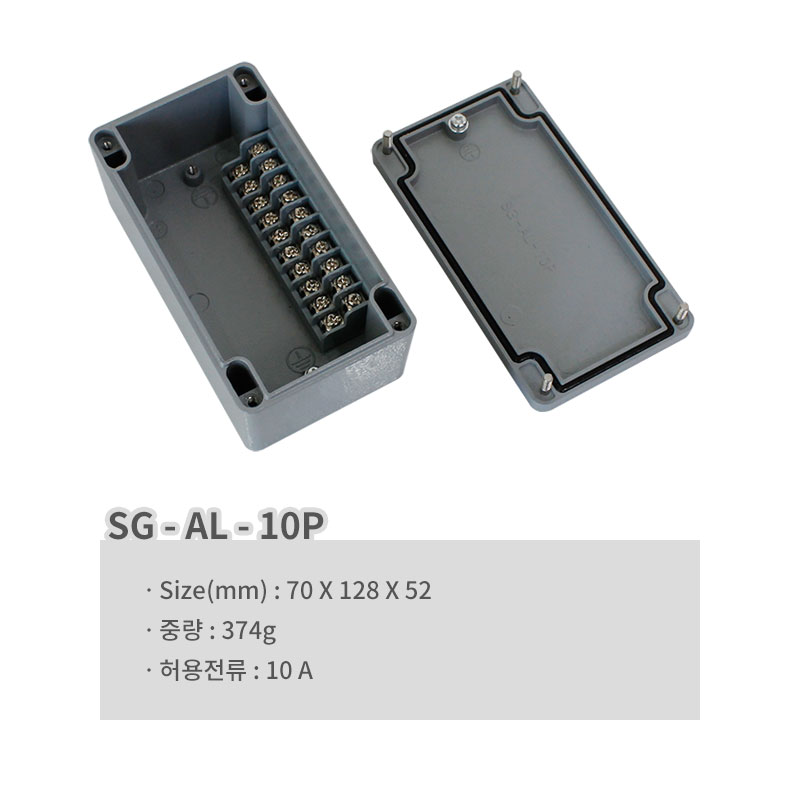

| SG-AL-10P | 70 X 128 X 52 | 374 | 사진보기 | 영상보기 |

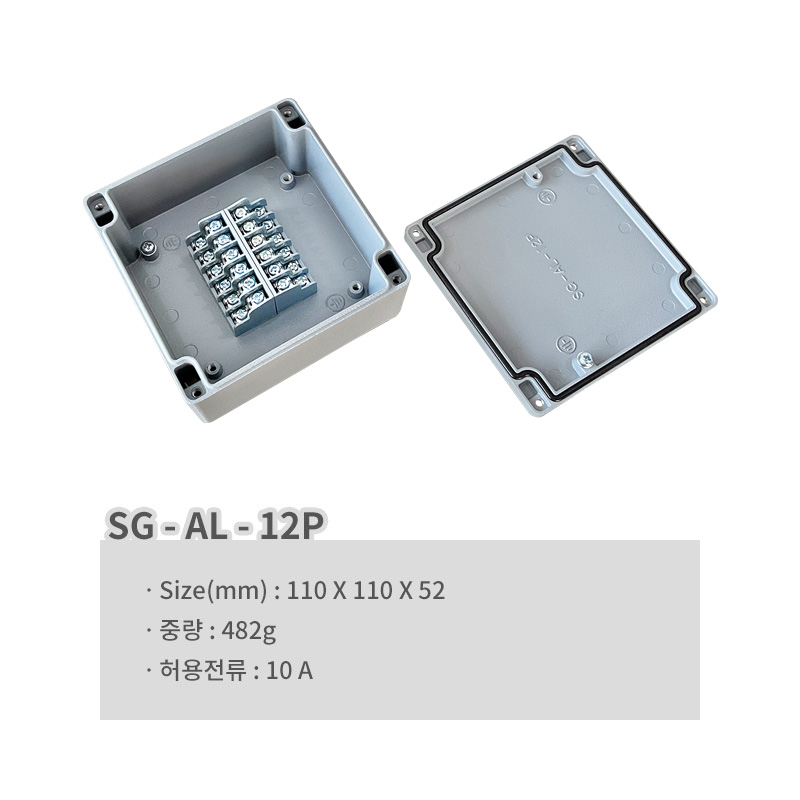

| SG-AL-12P | 110 X 110 X 52 | 482 | 사진보기 | 영상보기 |

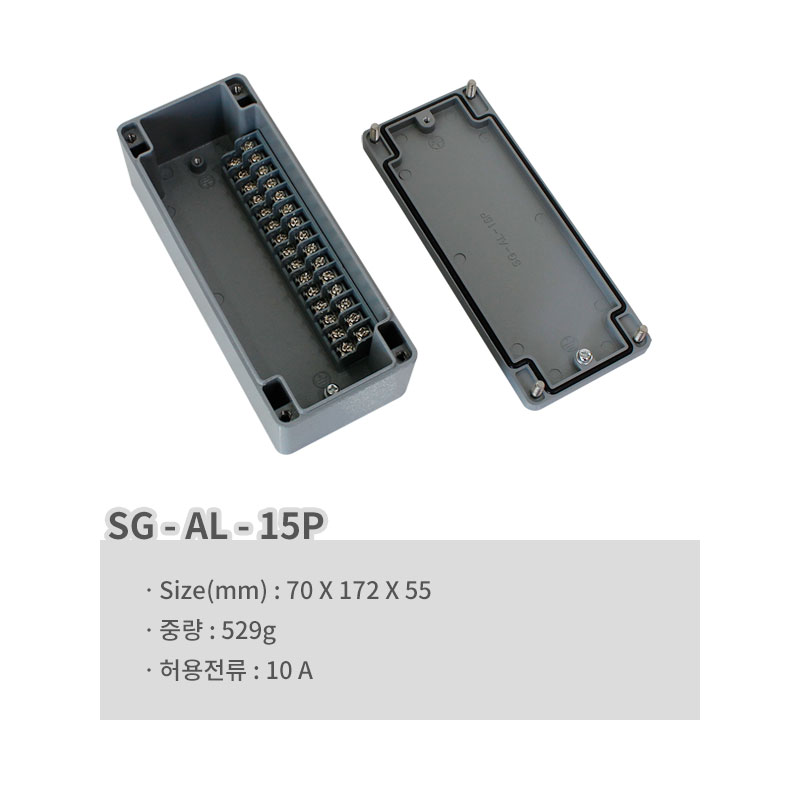

| SG-AL-15P | 70 X 172 X 55 | 529 | 사진보기 | 영상보기 |

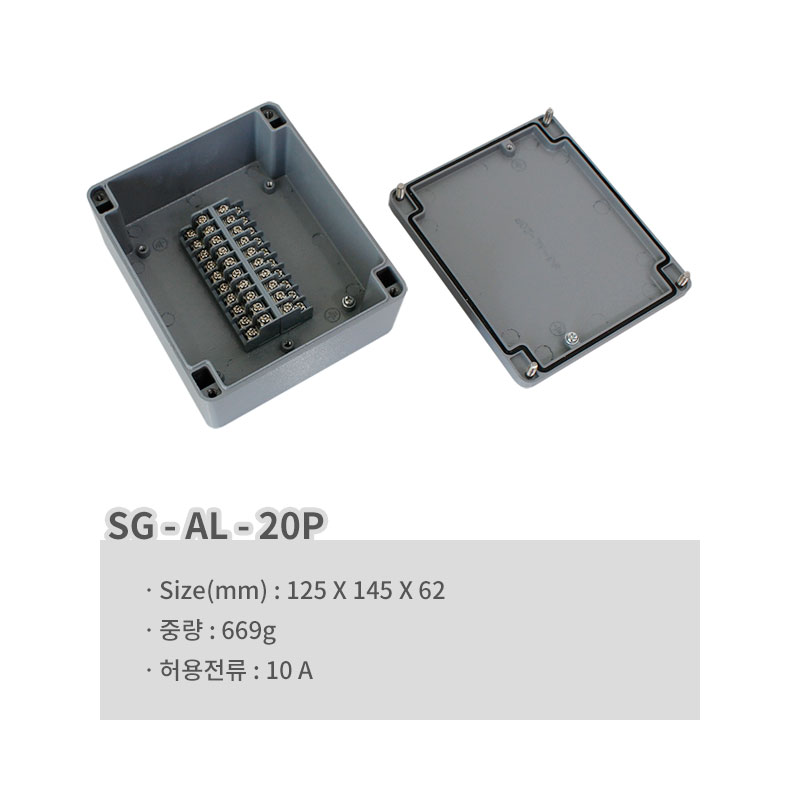

| SG-AL-20P | 125 X 145 X 62 | 669 | 사진보기 | 영상보기 |

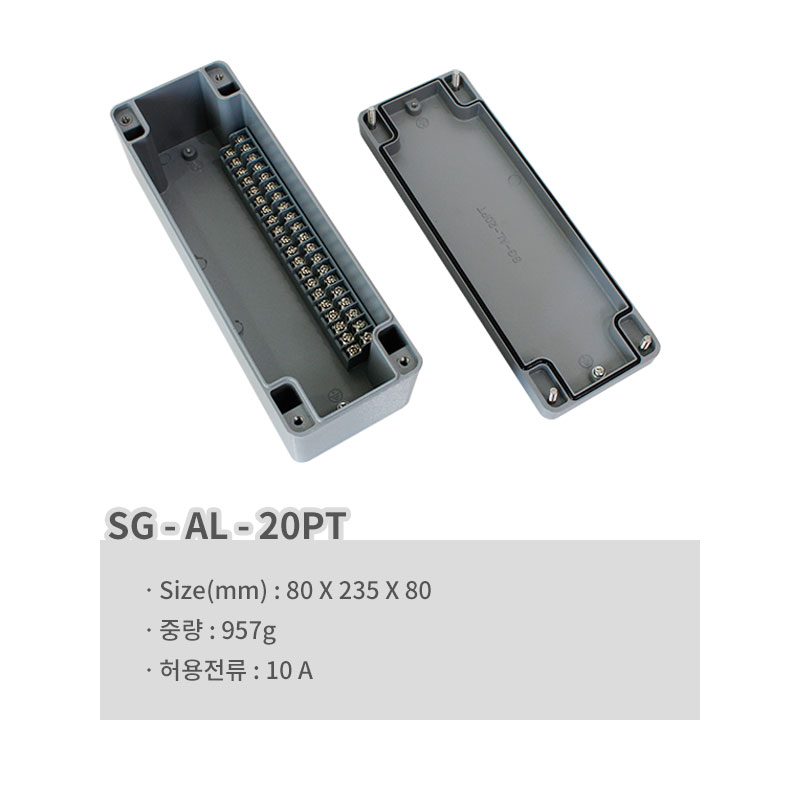

| SG-AL-20PT | 80 X 235 X 80 | 957 | 사진보기 | 영상보기 |

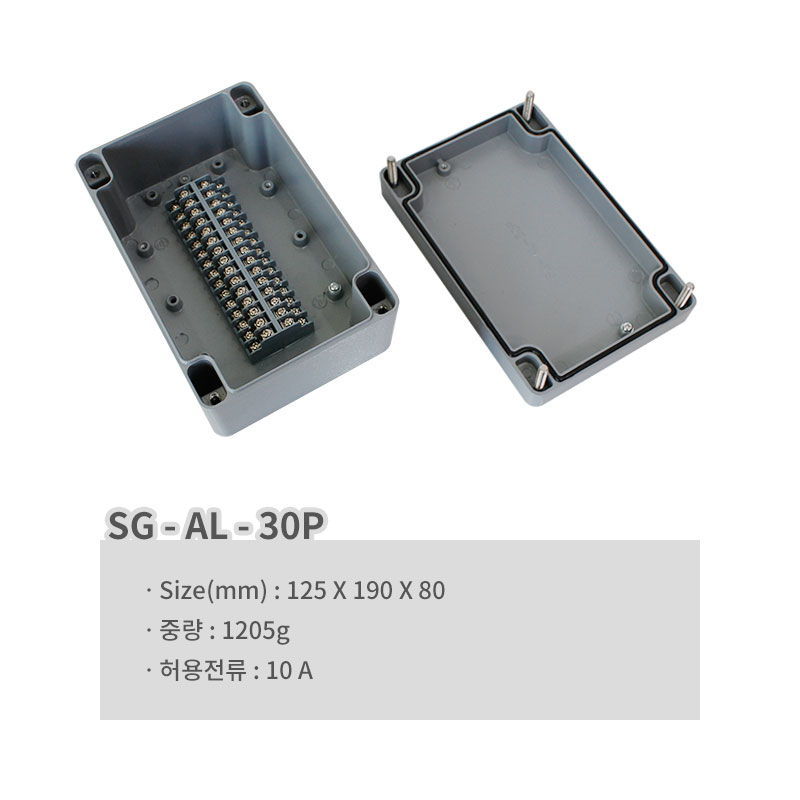

| SG-AL-30P | 125 X 190 X 80 | 1205 | 사진보기 | 영상보기 |

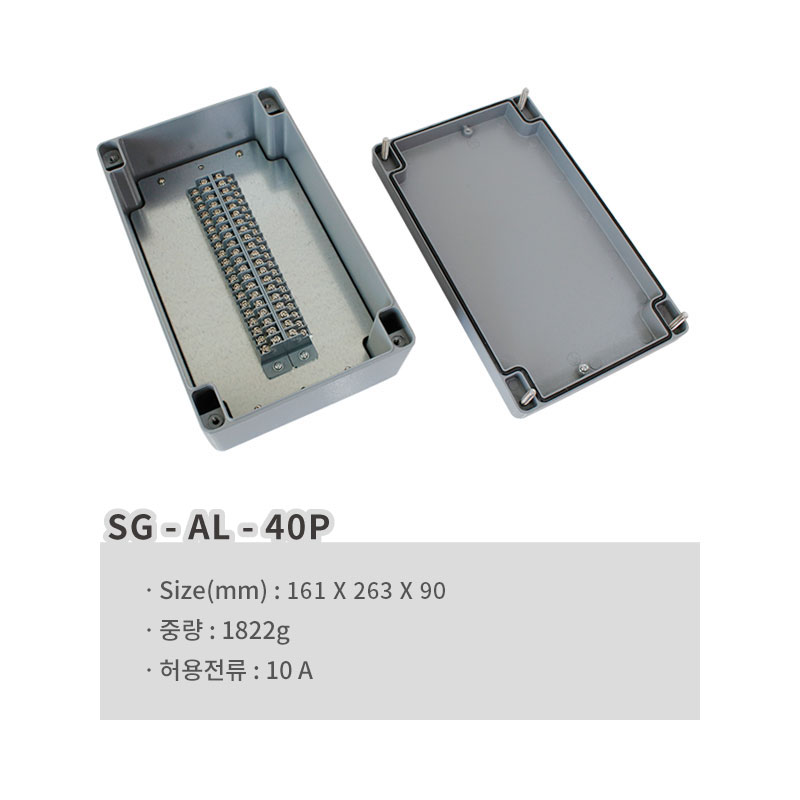

| SG-AL-40P | 161 X 263 X 90 | 1822 | 사진보기 | 영상보기 |

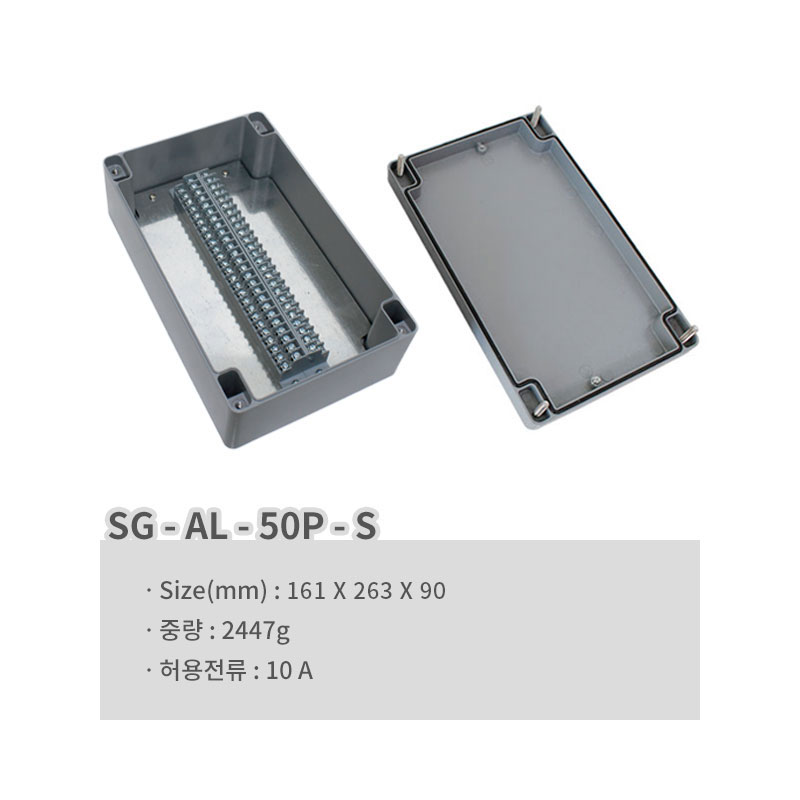

| SG-AL-50P-S | 161 X 263 X 90 | 2447 | 사진보기 | 영상보기 |

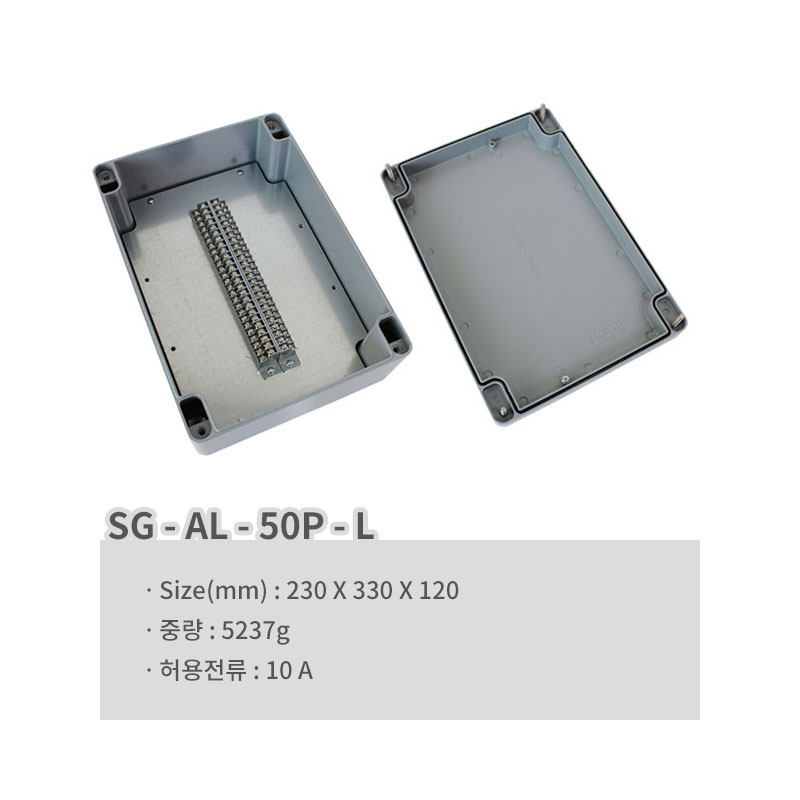

| SG-AL-50P-L | 230 X 330 X 120 | 5237 | 사진보기 | 영상보기 |
