플라스틱 터미널 박스는 난연 ABS을 사용하였으며 센서, 리미트 S/W, V/V BOX, 각종 S/W 류의 중간 터미널 박스에 적합합니다. 기존의 조립식 단자대와 박스와의 조립에 번거로움이 없고 일체형으로 생산되어 생산성을 극대화하고 자원을 절약할 수 있어 보다 실용적이고 안전한 사용이 가능합니다. 주로 산업용 기계, 로봇 공학, 상업용 배선, 저전압 제어 시스템 등의 다양한 분야에서 사용됩니다.
Video 제품 영상
• 플라스틱 터미널 박스(제품 모델:SG-TB-6P)
Nomenclature 형명식별법
- ① 제품명 : Plastic Terminal Box
- ② 핀 개수 : 4 – 50Pin
- ③ 전 류 : P, PT : 10A / P15 : 15A
- ④ 색 상 : G : 회색 / I : 아이보리
GC : 회색 투명커버 / IC : 아이보리 투명커버
Feature 제품 특징
- 박스는 회색 및 아이보리 두가지 색상
- 커버는 회색,아이보리,투명 커버 3종류가 있음(SG-TB-4P/6P는 커버 없음)
- 폴리 우레탄 패킹 사용으로 방수, 방진효과가 뛰어남
- 난연ABS를 사용한 터미널 일체형 박스로 사용자의 편의에 맞춘 다양한 사이즈가 있음
- 제품 인증 :
Specifications 제품 사양
- 색 상 : 회색 , 아이보리, 투명커버
- 허용 오차 : ± 1mm
- 사용 온도 : -20 ~ 70℃
- 보호 등급 : IP65 / IK08 / IP2X (TB-4P,6P 모델만 해당)
- 재 질 : 난연 ABS / 투명 커버 [PC]
- 취부 홀 사이즈 : 0.17in
- 허용전류 : 10A / 15A
- 정격 주파수 : 50Hz
- 정격 입력 전압 : AC 250V
- 내전압 : 1880V / 1분

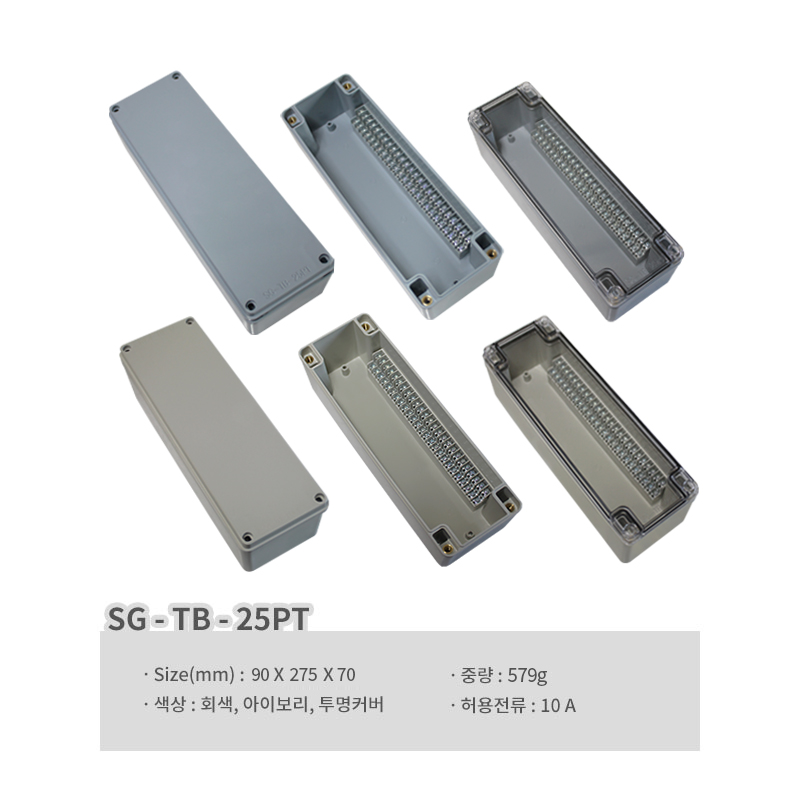

| Model | Size(mm) | 중량(g) | 사진 | 영상 |

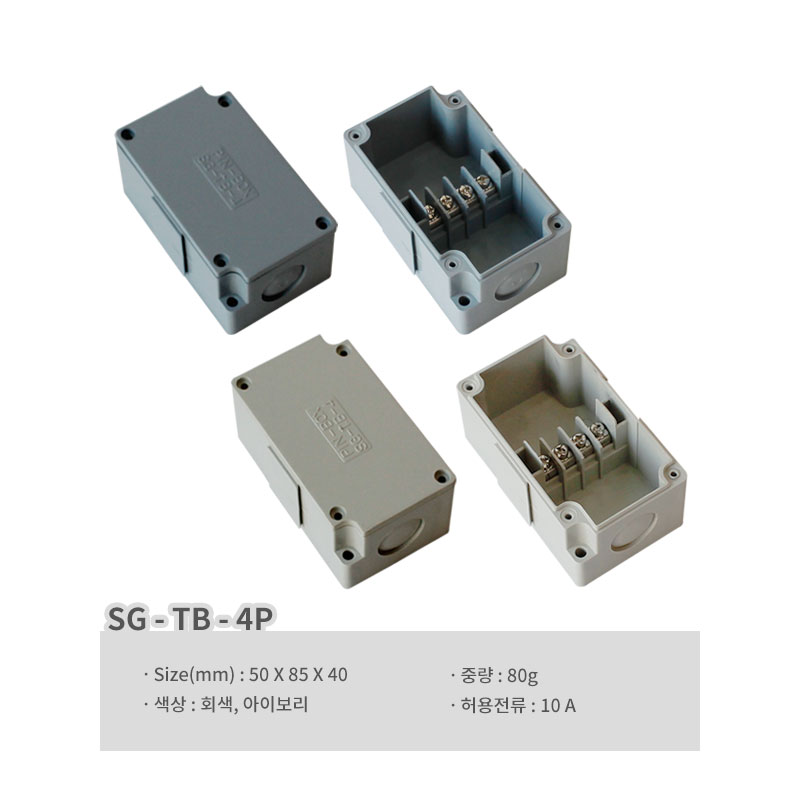

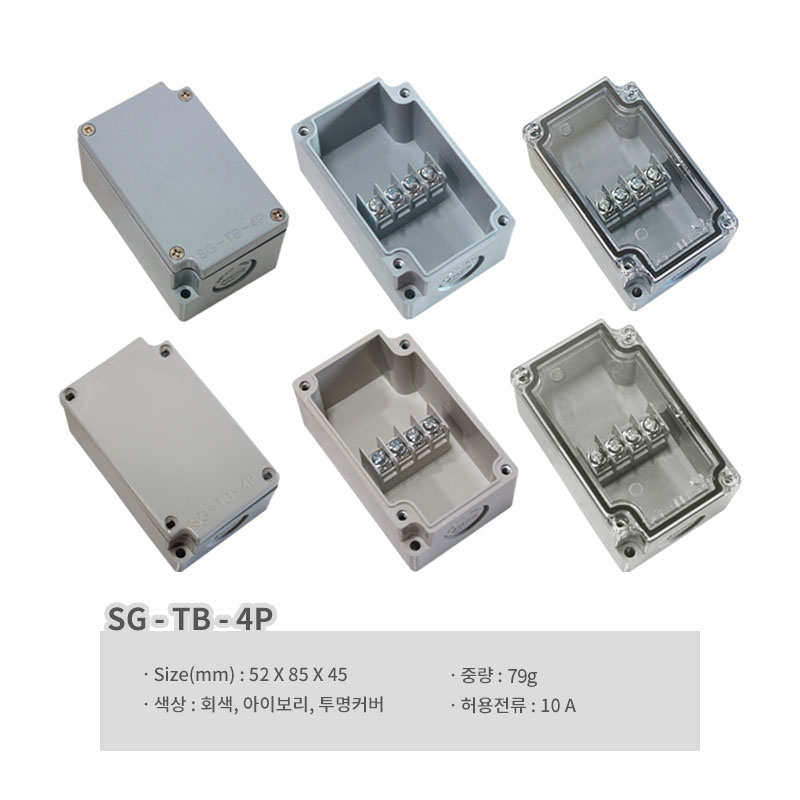

| SG-TB-4P | 50 X 85 X 40 | 80 | 사진보기 | 영상보기 |

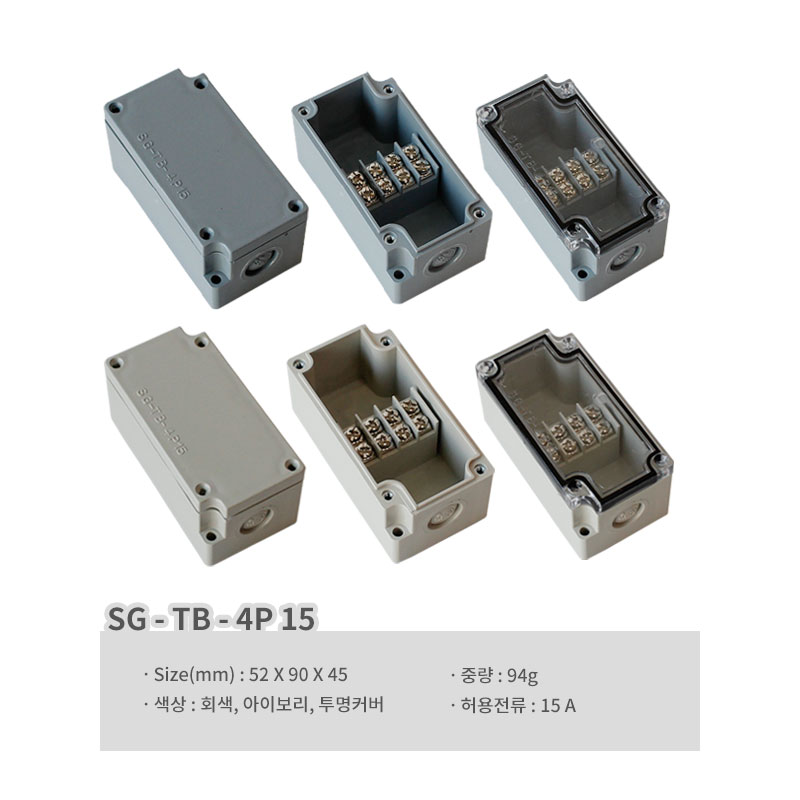

| SG-TB-4P15 | 52 X 90 X 45 | 94 | 사진보기 | 영상보기 |

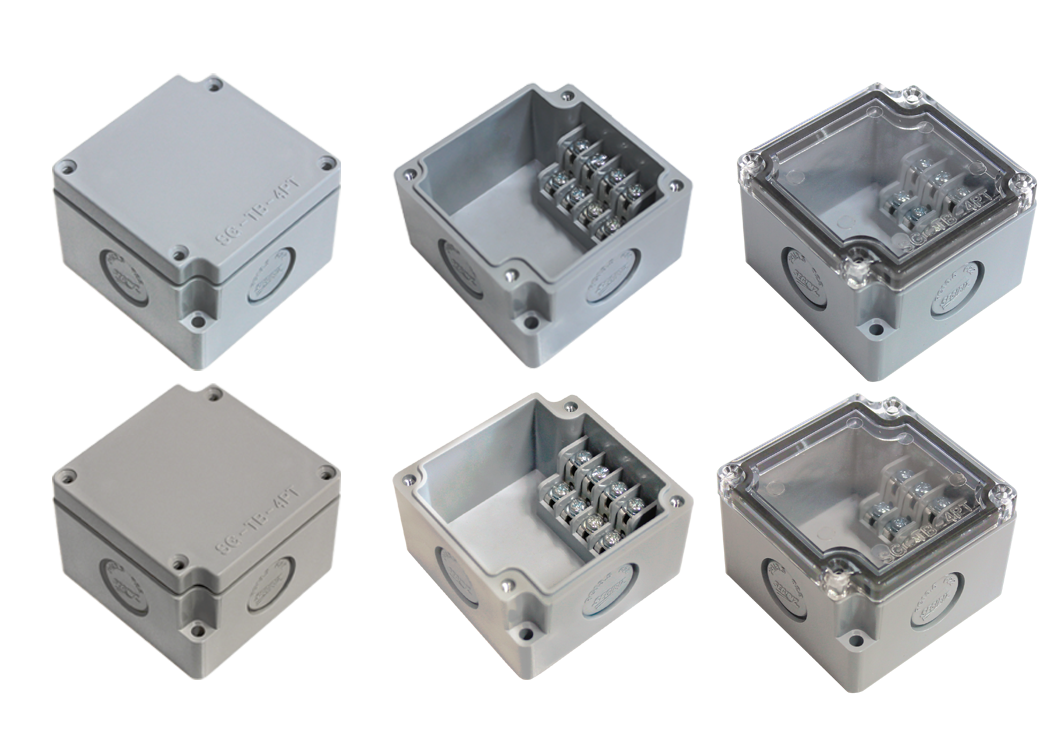

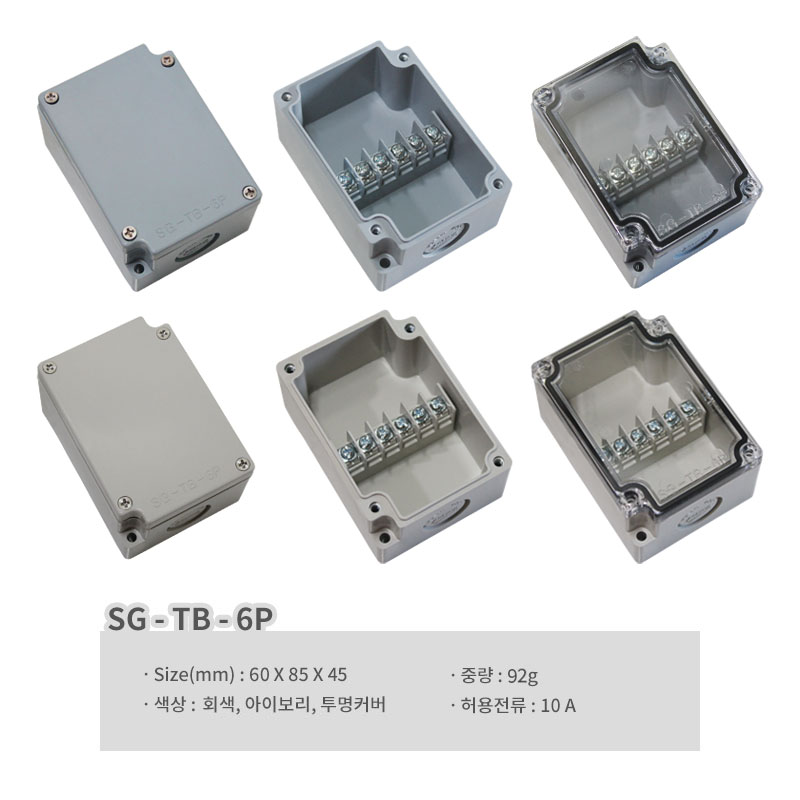

| SG-TB-4PT | 65 X 65 X 45 | 99 | 사진보기 | 영상보기 |
| SG-TB-6P | 55 X 85 X 40 | 88 | 사진보기 | 영상보기 |

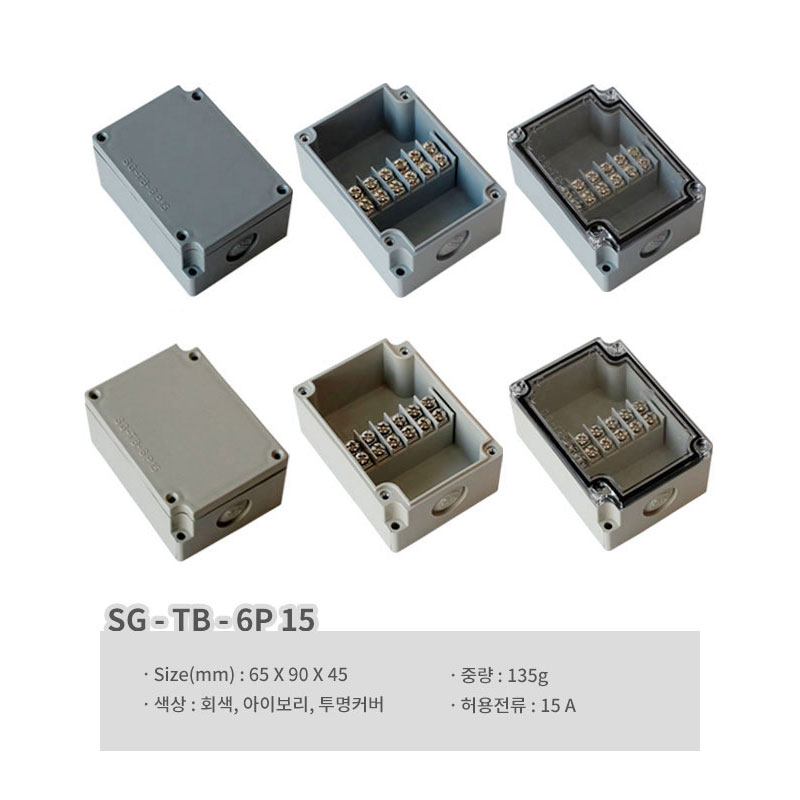

| SG-TB-6P15 | 65 X 90 X 45 | 135 | 사진보기 | 영상보기 |

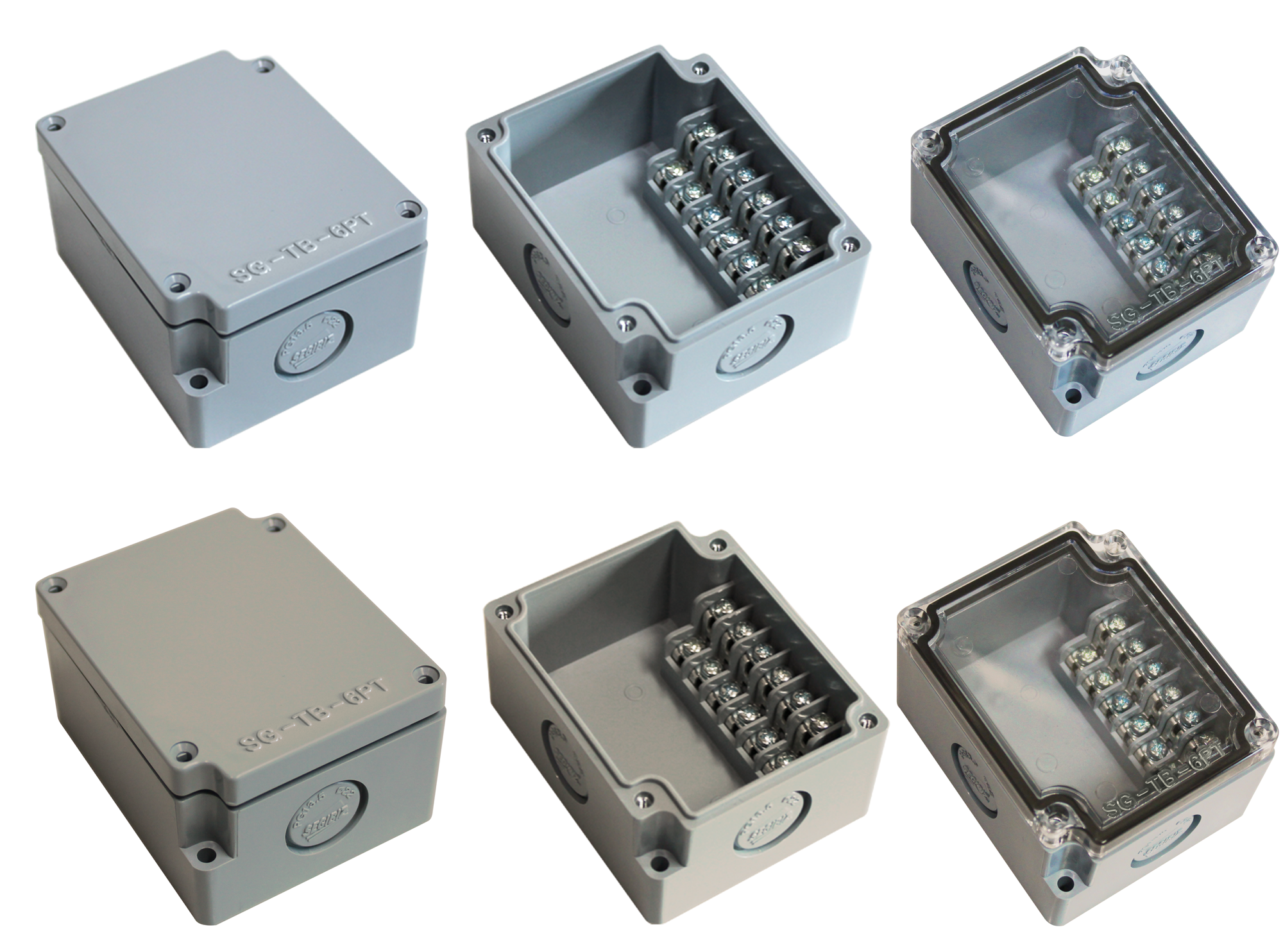

| SG-TB-6PT | 65 X 80 X 45 | 115 | 사진보기 | 영상보기 |
| SG-TB-10P15 | 90 X 100 X 45 | 183 | 사진보기 | 영상보기 |

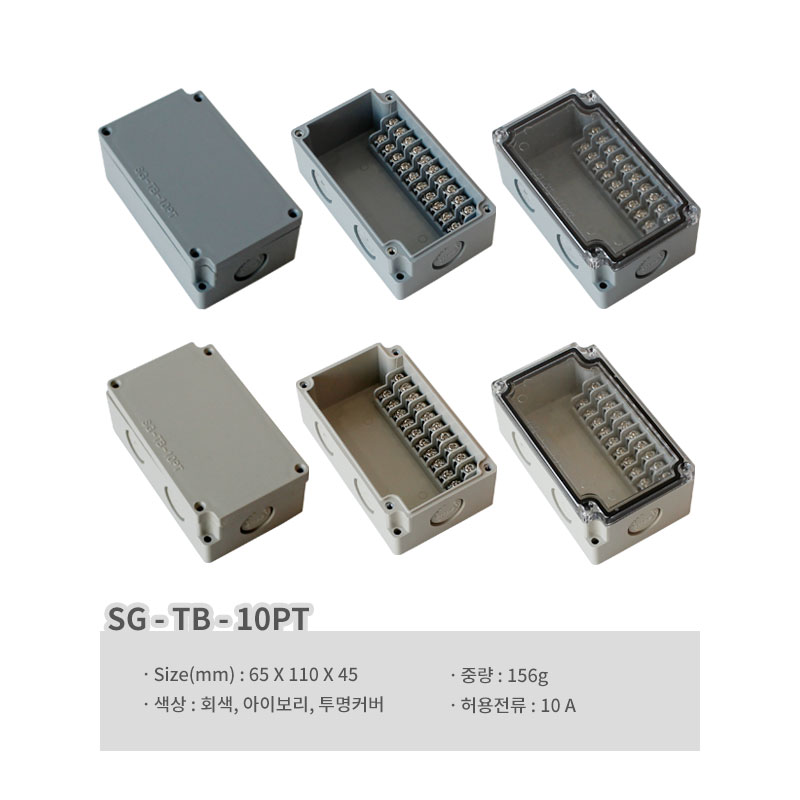

| SG-TB-10PT | 65 X 110 X 45 | 156 | 사진보기 | 영상보기 |

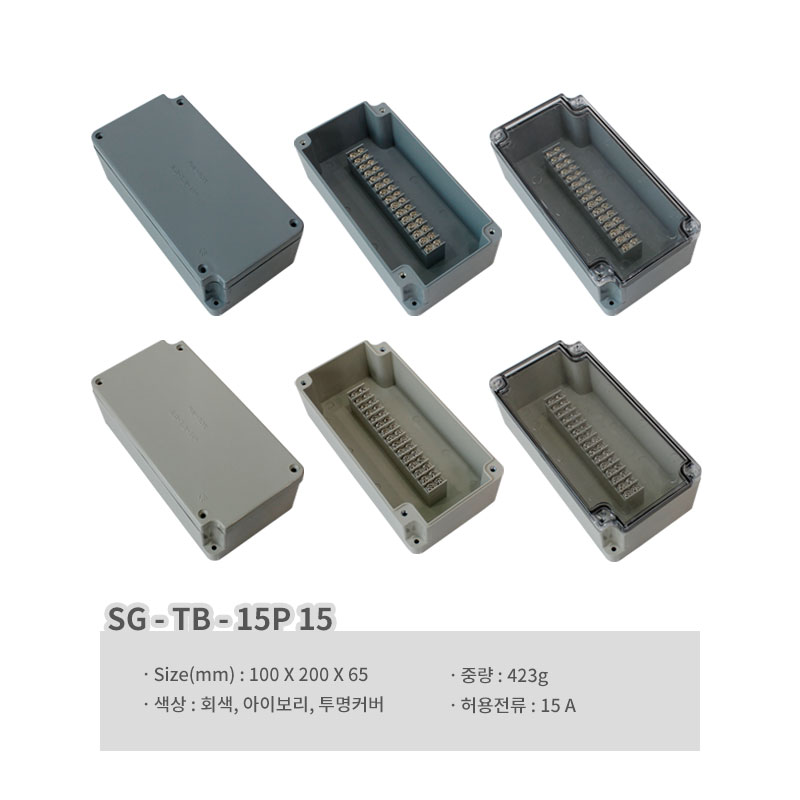

| SG-TB-15P15 | 100 X 200 X 65 | 423 | 사진보기 | 영상보기 |

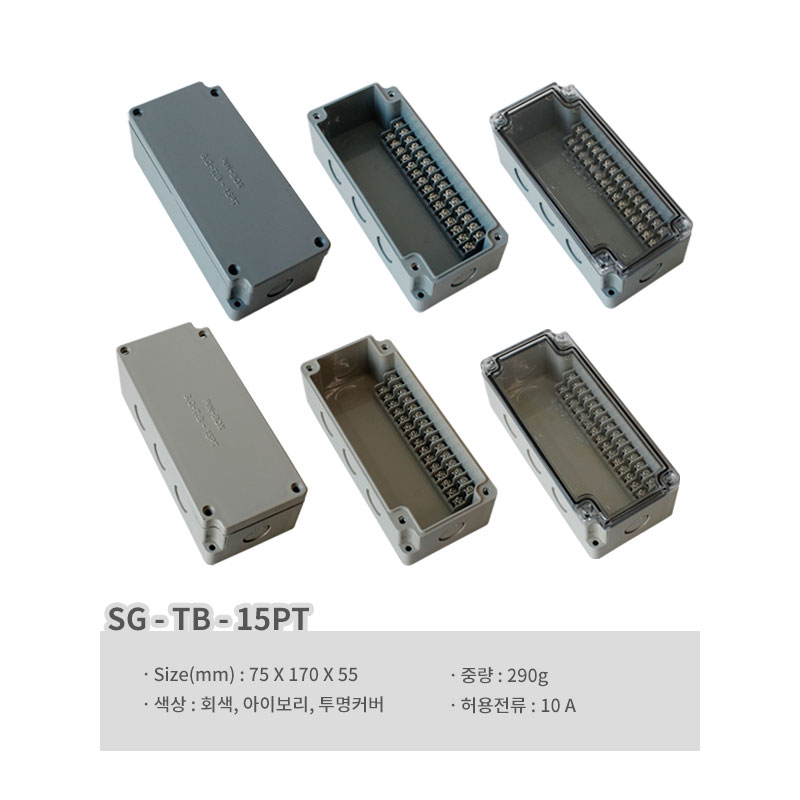

| SG-TB-15PT | 75 X 170 X 55 | 290 | 사진보기 | 영상보기 |
| SG-TB-20P15 | 150 X 160 X 65 | 479 | 사진보기 | 영상보기 |

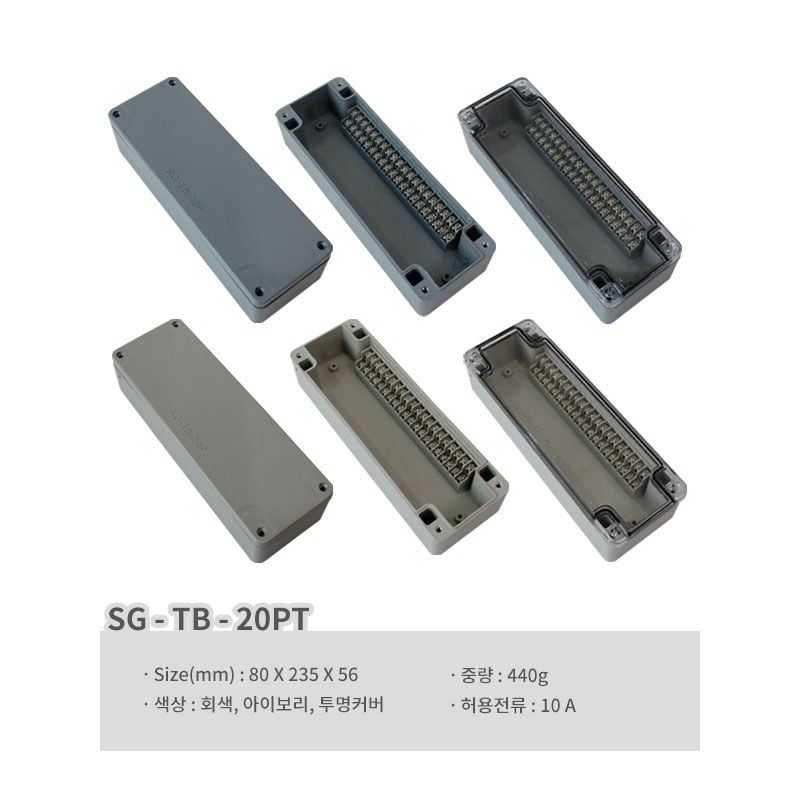

| SG-TB-20PT | 80 X 235 X 56 | 440 | 사진보기 | 영상보기 |

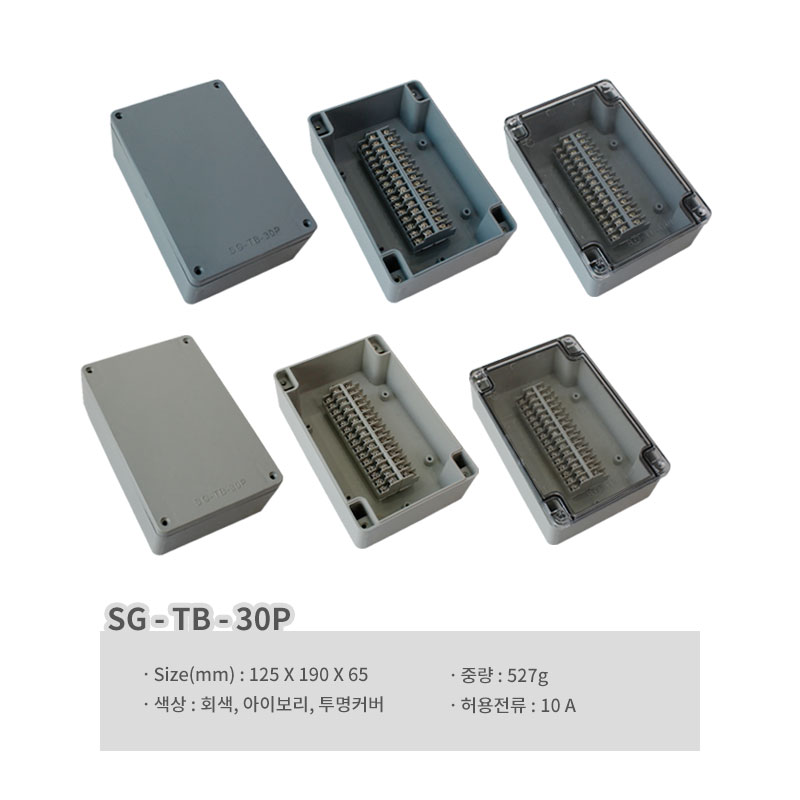

| SG-TB-30P | 125 X 190 X 65 | 527 | 사진보기 | 영상보기 |

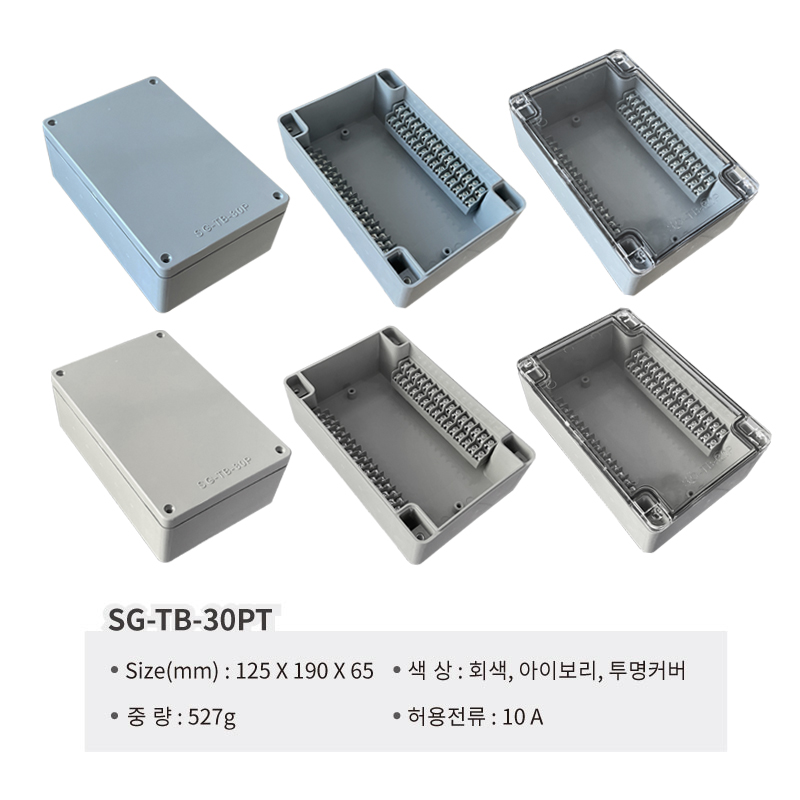

| SG-TB-30PT | 125 X 190 X 65 | 527 | 사진보기 | 영상보기 |

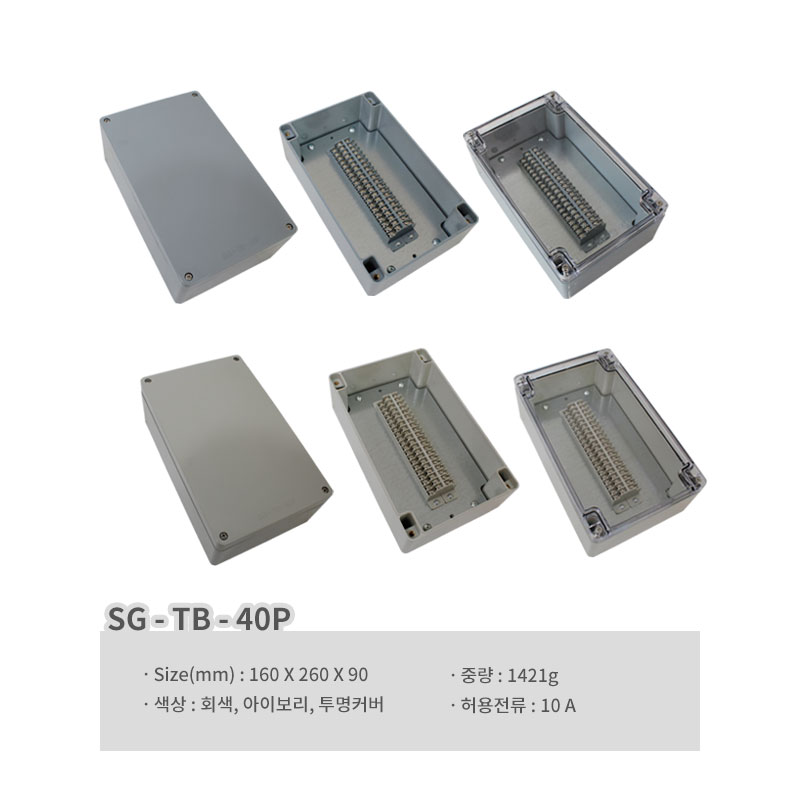

| SG-TB-40P | 160 X 260 X 90 | 1421 | 사진보기 | 영상보기 |

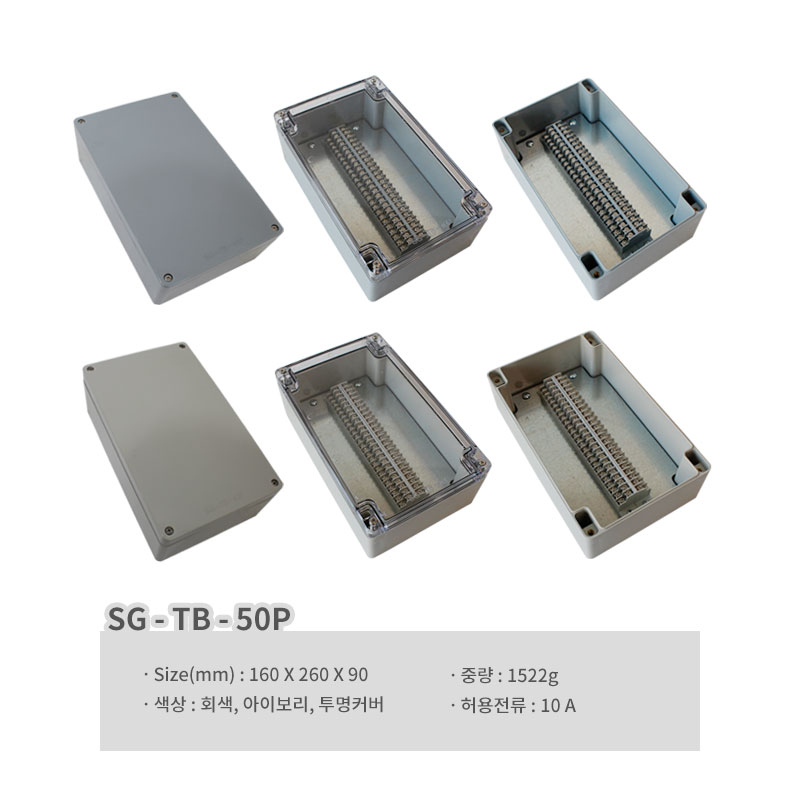

| SG-TB-50P | 160 X 260 X 90 | 1522 | 사진보기 | 영상보기 |
CAD 자료실
| 16 | Plastic Terminal Box 도면 SG-TB-50P
| segibiz7 | 2020.06.30 | 1039 |
| 15 | Plastic Terminal Box 도면 SG-TB-4P
| segibiz7 | 2020.06.30 | 844 |
| 14 | Plastic Terminal Box 도면 SG-TB-40P
| segibiz7 | 2020.06.30 | 1187 |
| 13 | Plastic Terminal Box 도면 SG-TB-30P
| segibiz7 | 2020.06.30 | 1911 |
| 12 | Plastic Terminal Box 도면 SG-TB-20PT
| segibiz7 | 2020.06.30 | 2572 |
| 11 | Plastic Terminal Box 도면 SG-TB-20P15
| segibiz7 | 2020.06.30 | 970 |
| 10 | Plastic Terminal Box 도면 SG-TB-15PT
| segibiz7 | 2020.06.30 | 2577 |
| 9 | Plastic Terminal Box 도면 SG-TB-15P15
| segibiz7 | 2020.06.30 | 807 |
| 8 | Plastic Terminal Box 도면 SG-TB-10PT
| segibiz7 | 2020.06.30 | 2668 |
| 7 | Plastic Terminal Box 도면 SG-TB-10P15
| segibiz7 | 2020.06.30 | 806 |
| 6 | Plastic Terminal Box 도면 SG-TB-6PT
| segibiz7 | 2020.06.30 | 1367 |
| 5 | Plastic Terminal Box 도면 SG-TB-6P15
| segibiz7 | 2020.06.30 | 596 |
| 4 | Plastic Terminal Box 도면 SG-TB-6P
| segibiz7 | 2020.06.30 | 807 |
| 3 | Plastic Terminal Box 도면 SG-TB-4PT
| segibiz7 | 2020.06.30 | 833 |
| 2 | Plastic Terminal Box 도면 SG-TB-4P15
| segibiz7 | 2020.06.30 | 528 |
| 1 | Plastic Terminal Box 도면 SG-TB-30PT
| segibiz7 | 2024.03.27 | 241 |
