내열형 알루미늄 터미널 박스는 알루미늄 주물로 제작된 박스에 내열형 단자대와 실리콘 패킹을 사용함으로써 다른 터미널 박스보다 열에 강하게 제작되어 좀 더 고온의 환경에서도 사용이 가능합니다. 기존의 세기비즈 알루미늄 터미널 박스와 같이 표준정격으로 제작되었고 방수와 방진 효과가 뛰어나며 동일한 사이즈로 제작되어 내열이 필요한 산업 설비 등에 다양하게 사용이 가능합니다.
Nomenclature 형명식별법
- ① 제품명 : Heat-resisting Aluminum Terminal Box
- ② 핀 개수 : 4 – 50 Pin
Feature 제품 특징
Specifications 제품 사양
- 색 상 : 박스-회색 / 단자대-아이보리
- 허용 오차 : ± 1mm
- 두께 : 3.5t ~ 4t
- 사용 온도 : -20 ~ 180℃
- 보호 등급 : IP67 / IK10
- 재 질 : AL 12종 [알루미늄], 단자대 [mPPO]
- 허용전류 : 10A
- 정격주파수 : 50Hz
- 정격 입력 전압 : AC 250V
- 내전압 : 1880V / 1분
| Model | Size(mm) | 중량(g) | 사진 |

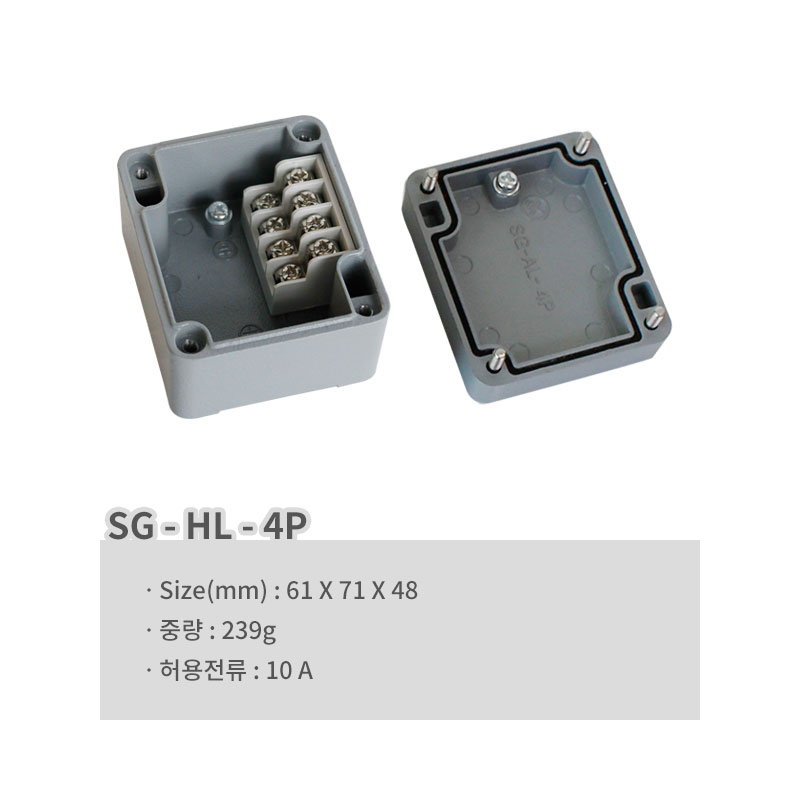

| SG-HL-4P | 61 X 71 X 48 | 239 | 사진보기 |

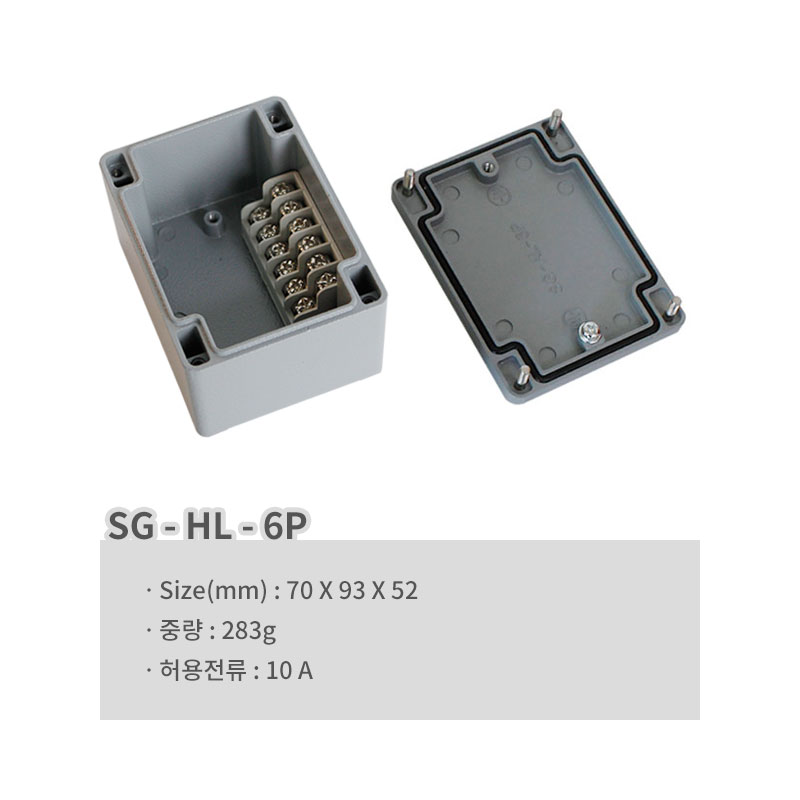

| SG-HL-6P | 70 X 93 X 52 | 283 | 사진보기 |

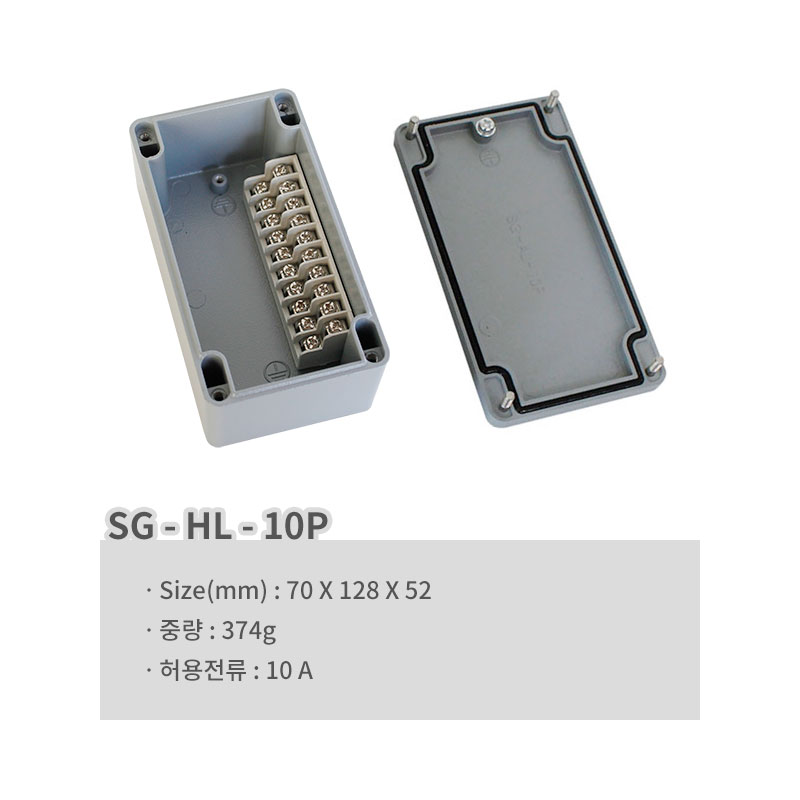

| SG-HL-10P | 70 X 128 X 52 | 374 | 사진보기 |

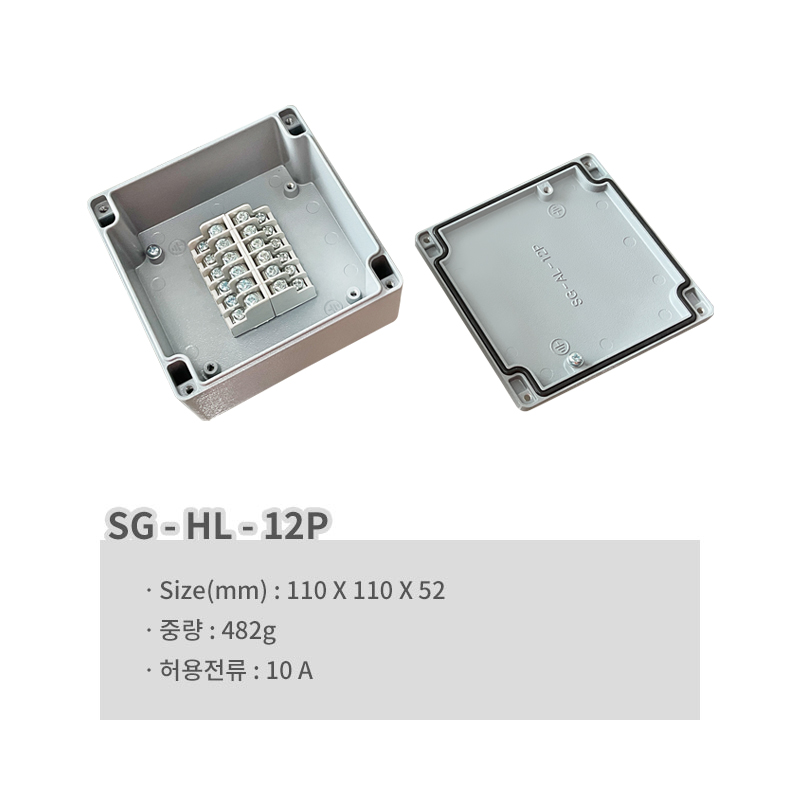

| SG-HL-12P | 110 X 110 X 52 | 482 | 사진보기 |

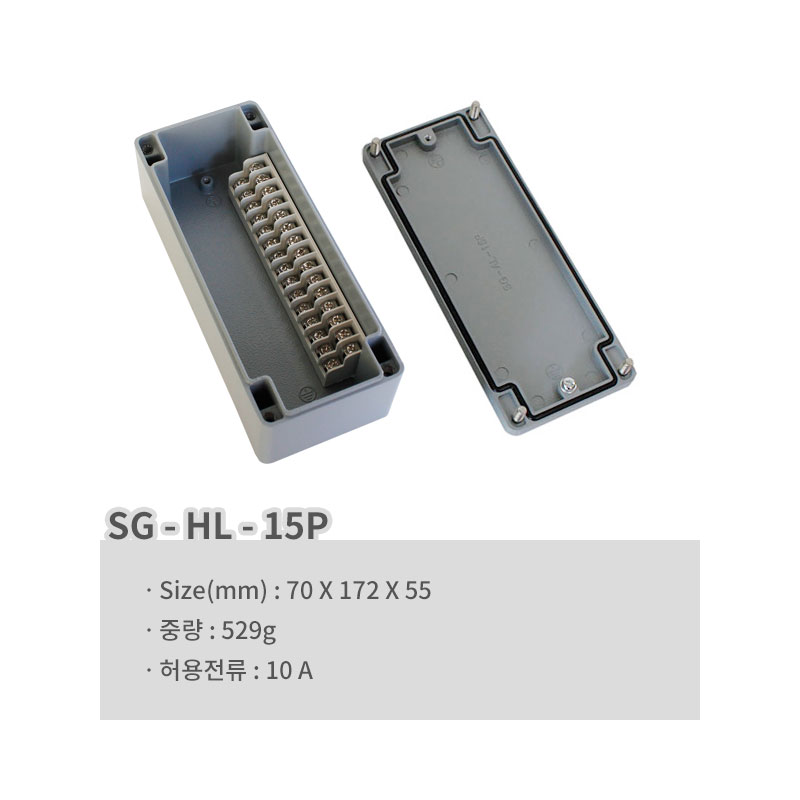

| SG-HL-15P | 70 X 172 X 55 | 529 | 사진보기 |

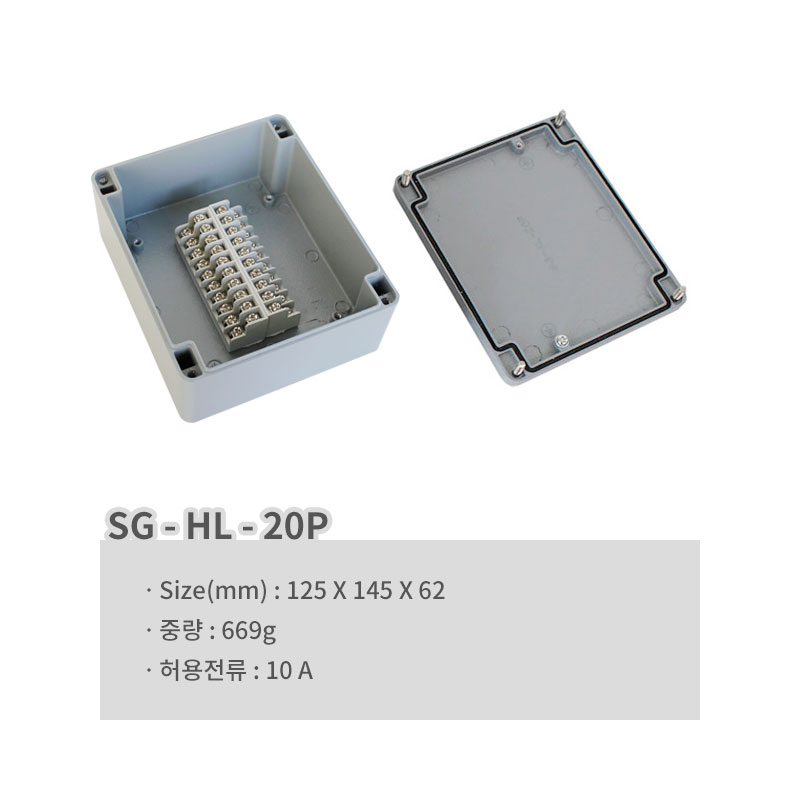

| SG-HL-20P | 125 X 145 X 62 | 669 | 사진보기 |
| SG-HL-20PT | 80 X 235 X 80 | 957 | 사진보기 |

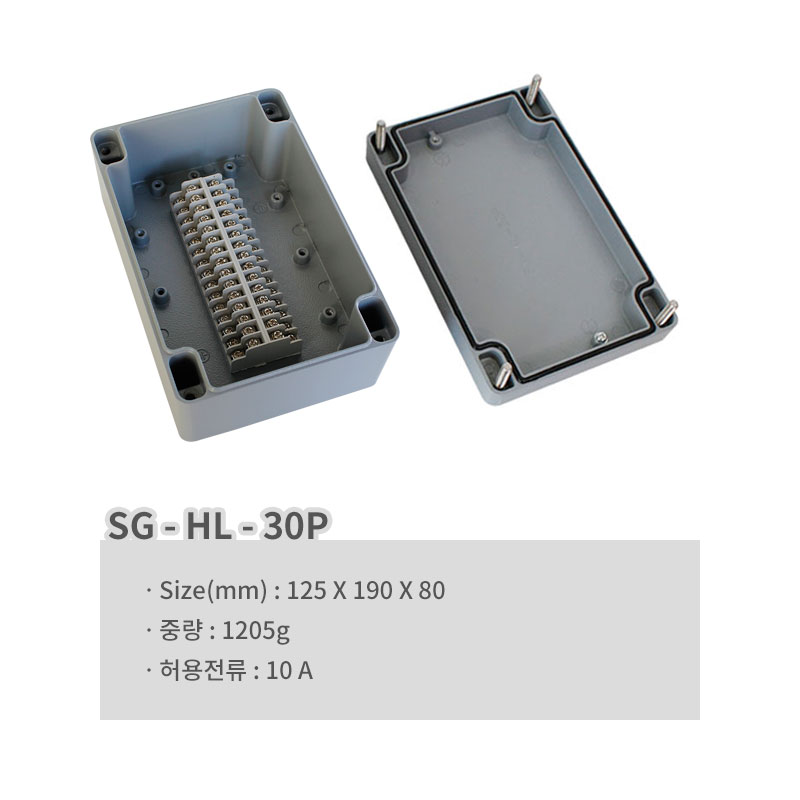

| SG-HL-30P | 125 X 190 X 80 | 1205 | 사진보기 |

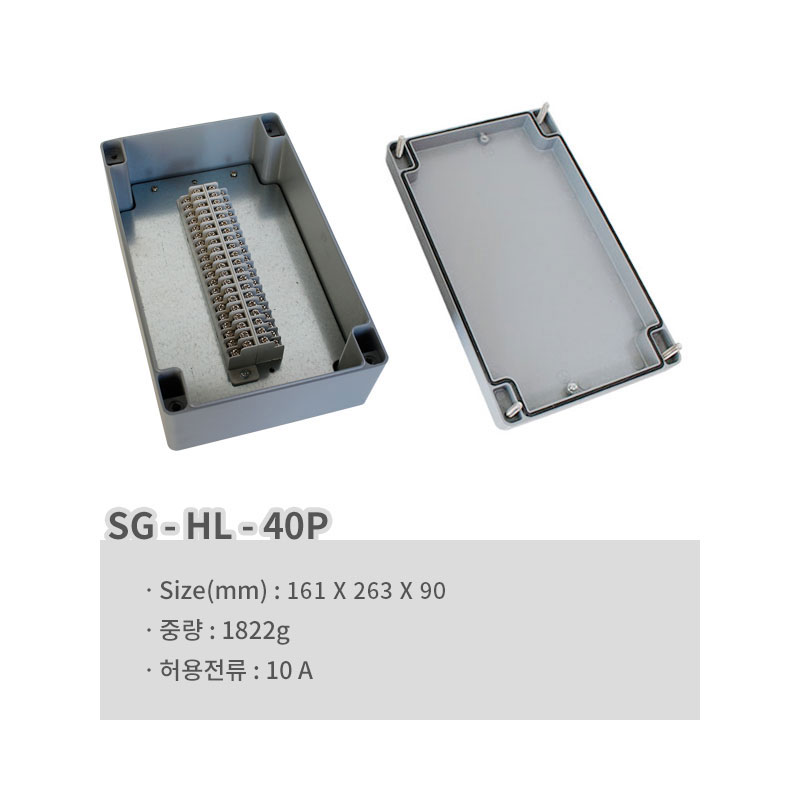

| SG-HL-40P | 161 X 263 X 90 | 1822 | 사진보기 |

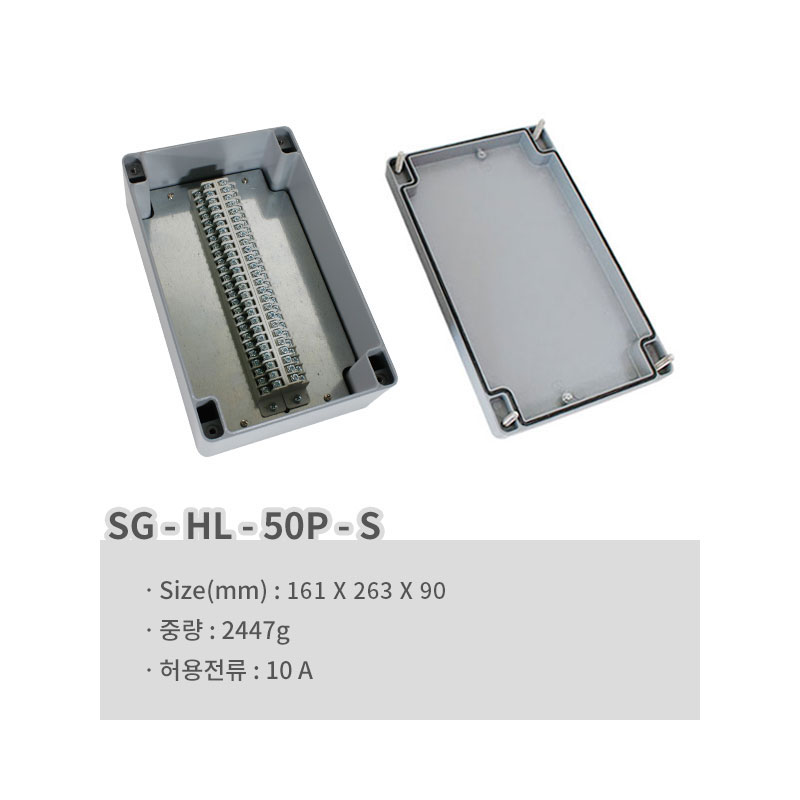

| SG-HL-50P-S | 161 X 263 X 90 | 2447 | 사진보기 |

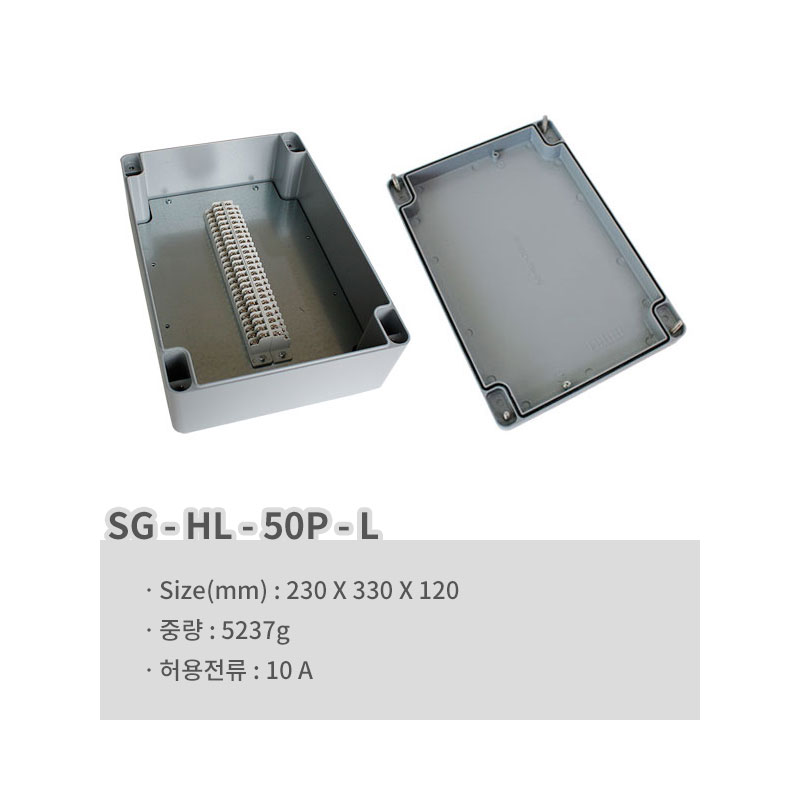

| SG-HL-50P-L | 230 X 330 X 120 | 5237 | 사진보기 |
자료실
※ 알루미늄 터미널 내열형 박스 도면은 기본 알루미늄 박스 도면과 동일합니다.
